該報警器的核心部件采用LM358，他能探測人體發出的紅外線，當人進入報警器的監視區域內，即可發出報警聲，適用于家庭、辦公室、倉庫、實驗室等比較重要場合防盜報警。

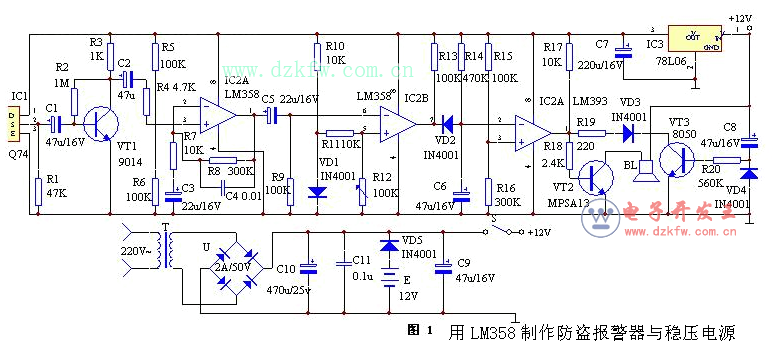

電路原理如下：

由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器IC1 探測到前方人體輻射出的紅外線信號時，由IC1 的②引腳輸出微弱的電信號，經三極管VT1 等組成第一級放大電路放大，

  再通過C2 輸入到運放IC2 （LM358）中進行高增益、低噪聲放大，此時由IC2①引腳輸出的信號已足夠強。IC3 （lm358）作電壓比較器，它的第⑤引腳由R10、VD1 提供基準電壓，當IC2①引腳輸出的信號電壓到達IC3 的⑥引腳時，兩個輸入端的電壓進行比較，此時IC3的⑦引腳由原來的高電平變為低電平。IC4（lm358） 為報警延時電路，R14 和C6 組成延時電路，其時間約為1 分鐘。當IC3 的⑦引腳變為低電平時，C6 通過VD2 放電，此時IC4 的②引腳變為低電平， 它與IC4 的③引腳基準電壓進行比較，當它低于其基準電壓時，IC4 的①引腳變為高電平，VT2 導通，訊響器BL 通電發出報警聲。人體的紅外線信號消失后，IC3 的⑦引腳又恢復高電平輸出，此時VD2 截止。由于C6 兩端的電壓不能突變，故通過R14 向C6 緩慢充電，當C6 兩端的電壓高于其基準電壓時，IC4 的① 引腳才變為低電平，時間約為1 分鐘，即持續1 分鐘報警。

 這是一個典型的LM358應用電路，希望大家在此器件運用中，舉一反3，發掘出更多有用的電路來。

 由VT3、R20 、C8 組成開機延時電路，時間也約為1分鐘，它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開監視現場，同時可防止停電后又來電時產生誤報。

元件選擇與電路制作

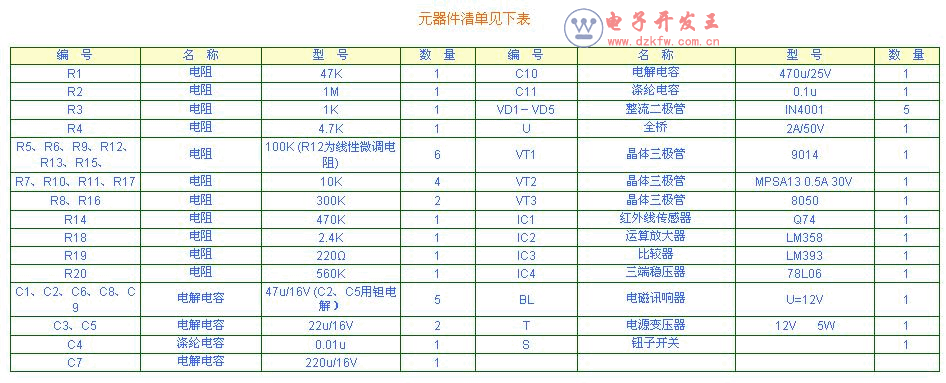

元器件清單:

LM358資料，用LM358制作防盜報警器與穩壓電源

編號名稱 型號 數量  編號      名稱型號          數量

R1  電阻 47K  1    C10        電解電容470u/25V  1

R2  電阻 1M   1    C11        滌綸電容0.1u      1

R3  電阻 1K   1    VD1－VD5   整流二極管IN4001  5

R4  電阻 4.7K 1    U          全橋2A/50V 1

R5 R6 R9 R12 R13 R15 電阻100K (R12 為線性微調電阻) 6 VT1 晶體三極管9014 1

R7 R10 R11 R17 電阻10K 4 VT2 晶體三極管MPSA13 0.5A 30V 1

R8、R16 電阻300K 2 VT3        晶體三極管8050     1

R14 電阻470K  1     IC1       紅外線傳感器Q74    1

R18 電阻2.4K  1     IC2       運放LM358    1

R19 電阻220Ω 1     IC3       比較器LM393        1

R20 電阻560K  1     IC4       三端穩壓器78L06    1

C1 C2 C6 C8 C9 電解電容47u/16V (C2 、C5 用鉭電解）5 BL 電磁訊響器U=12V 1

C3 C5 電解電容22u/16V 2 T 電源變壓器12V 5W 1

C4  滌綸電容0.01u 1 S 鈕子開關 1

C7  電解電容220u/16V   1

  本機靜態工作電流約10mA，接通電源約1 分鐘后進入守候狀態，只要有人進入監視區便會報警，人離開后約1 分鐘停止報警。如果將訊響器改為繼電器驅動其它裝置即作為其它控制用。

  安裝無誤，接上電源進行調試，讓一個人在探測器前方7－10m 處走動，調整電路中的R12 ，使訊響器報警即可。其它部分只要元器件質量良好且焊接無誤，幾乎不用調試即可正常工作。

【由于紅外傳感器受環境溫度影響，即環境溫度等于或接近被探測物體（人體）時，紅外傳感器探測距離幾乎等于0，實驗證明，當環境溫度夏天33度時，紅外傳感器不能探測到人體，而在冬天氣溫低于5度時，紅外報警器易發生誤報，所以你的紅外線探測報警器電路圖上再加上溫度補償就好了�！�
菲涅爾透鏡不能自制，1元錢一片。

看見有人對上圖的Q74不了解，其實，它只是一個標號而已，你去買就說是買熱釋傳感器，一般店家都懂，初學者不必看什么標號，只看外觀，象一個鐵殼三極管一樣，頂部有一個長方形小窗口，注意還要同時買一塊菲涅爾透鏡（塑料片），否則，探測距離只有幾十厘米�；蛟S，樓主這里就有賣的。
