初學者有時需要自己動手制作小功率電源變壓器，下面介紹簡便的計算方法和繞制方法。


    1 ．計算：
（ 1 ）由電源變壓器的功率 P 確定所需要鐵芯的截面積 S 的大小，即 S=1.25P ，其中 P 的單位為伏安， S 的單位為平方厘米。 1.25 這個系數，根據所用的硅鋼片的好壞而定，一般型號為 D42 、 D43 的硅鋼片的磁感應強度 B 為 10000 ～ 12000 高斯，系數取 1.25 ，如硅鋼片的質量較好，如 D310 的硅鋼片， B 為 12000 ～ 14000 高斯，則系數可取小一些，差的硅鋼片如 D21 、 D22 ， B 為 5000 ～ 7000 高斯，系數須取 2 。業余取用的硅鋼片經常不知道它的型號，可從外形來估計。如硅鋼片薄而質地脆，折斷后裂口亮晶晶的，則磁性能好， B 取 10000 高斯以上。如硅鋼片厚而質地脆，則磁性能差， B 應取小一些。
（ 2 ）根據 S 求出每伏匝數  。     =4.5× （ B·S ）式中 B 的單位為高斯， S 的單位為平方厘米。
（ 3 ）用經驗公式計算線圖所用的導線直徑 d 。      d=1.3   。式中 d 的單位是毫米，電流強度 I 的單位為安，電流密度 J 的取值與變壓器的使用條件、功率大小有關。一般 100 伏安以下連續使用的變壓器， J 取 2.5 安／平方毫米。
（ 4 ）核算鐵芯窗口是否能容納所有的繞組。下面我們以盒式收錄機用的外接穩壓電源的變壓器為例，來說明小功率變壓器的計算方法。首先，該變壓器的功率 P=6.2 伏安。所需鐵芯的截面積 S=1.25 =1.25

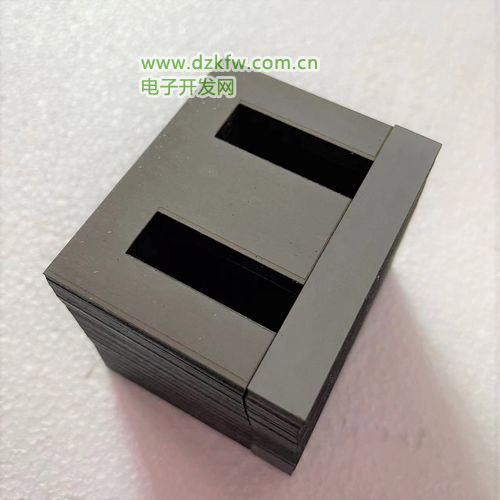

3.2平方厘米 ，選用 0.35mm 厚的 D42 、 GEIB － 14 鐵芯，外形見圖 1 。其舌寬 a=14mm ，疊厚 b=24mm ，窗口寬度 c=9mm ，窗口高度 h=25mm 。
    其次，求出每伏匝數 。      =4.5×（ B·S ） =4.5× ／（ 1.2× ×3.2 ） ≈12 （ B=12000 高斯）。
    初級繞組 N1=12×220=2640 匝
    對于次級繞組，由于接入負載后將有 5 ～ 10 ％的電壓降落，因此次級繞組應乘以 1.05 ～ 1.1 的系數。
    次級繞組 N 2 =1.1×12×10=132 匝再次，用經驗公式計算各繞組導線的直徑 d （ J 取 2.5A ／ 平方毫米）
    初級繞組 d 1 =0.13mm ，選 QZФ0.13 漆包線，連同漆層最大外徑為 0.16mm 。
    次級繞組 d 2 =0.49mm ，選 QZФ0.49 漆包線，最大外徑為 0.55mm 。最后，核算鐵芯窗口能否容納所有的線圈。
    鐵芯窗口的有效高度 h′=0.9 （ h-2 ） =20.7mm 。初級繞組每層可繞 129 匝，共 21 層。每層墊 0.05mm 厚的牛皮紙 1 層，初級線圈總厚度為 4.41mn 。初、次級絕緣與靜電屏蔽層共厚 0.35mm （初級與靜電屏蔽層之間墊 0.05mm 聚脂薄膜 2 層， 0.05mm 牛皮紙 1 層，靜電屏蔽用 0.1mm 厚的薄銅片，靜電屏蔽與次級間墊 0.05mm 的聚脂薄膜和牛皮紙各 1 層）。
    次級繞組每層繞 38 匝，共 4 層，每層墊 0.08mm 的牛皮紙 1 層，共厚 2.52mm 。

    骨架用 0.5mm 厚的彈性紙制作，外包 2 層厚 0.05mm 的聚脂薄膜和 1 層 0.05mm 的牛皮紙。加上線包最外層包的厚度為 0.12mm 的牛皮紙兩層，共厚 0.84mm 。共計線包總厚度為 8.17mm ，小平窗口寬度 9mm ，因此該鐵芯可以使用。

2. 繞制

    （ 1 ）繞制前的準備工作
     ① 制作木芯。圖 2 所示的木芯是在繞制線圈時用來支撐繞組骨架的，木芯的截面應稍比變壓器鐵芯截面大一些，使插硅鋼片時不損壞繞好的線包。木芯的長度應比鐵芯窗口高度長一些，其中心孔必須鉆得正直。

    ② 制作線圈骨架。線圈骨架除了起支撐線圈作用外，還起絕緣作用。一般可用彈性紙制作框骨架如圖 3 所示。框骨架的長度應比鐵芯窗高稍短些（約短 1.5mm 左右）。線圈骨架還可以采用現成的塑料或尼龍框骨架。

    ③ 繞線。先裁剪好絕緣紙。紙的寬度應等于線圈骨架的長度，而長度應稍大于線圈骨架的周長。開始繞組前先在套好木芯的線圈骨架上襯墊兩層厚 0.05mm 的聚脂薄膜和 1 層厚 0.05mm 的牛皮紙；并用膠水粘牢，然后將木芯中心孔穿入繞線機軸，并用螺母緊緊固定。起繞時在導線引繞頭（或結束時的線尾）壓入一條 10mm 寬的黃蠟布折條，以便抽緊起始線頭（或線尾），見圖 4 。漆包線應一圈緊挨一圈地整齊排列，排滿一層后，墊上絕緣材料后再繞第二層，直至繞足所需的圈數。各繞組繞制的次序?yàn)槌跫墶㈧o電屏蔽、次級高壓繞組、次級低壓繞組。靜電屏蔽層常用銅箔或鋁箔在初級繞組外纏繞一層，但兩頭重合處不能短路。同時，在金屬箔上引出一根導線。繞組的初、次級間或各繞組間必須注意絕緣良好，線圈的最外層應包上厚的牛皮紙或者青殼紙，以增強線包的機械強度。

    線圈的引出線，一般可用銅片條或多股絕緣軟線，對于用粗漆包線繞制的線圈，也可以使用線圈本身的線引出，外面再加絕緣套管。

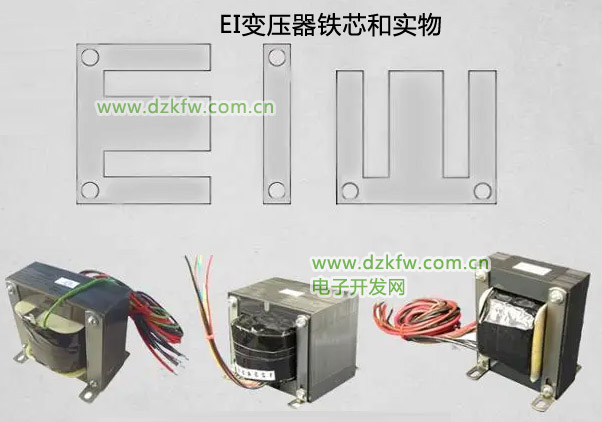

    （ 3 ）插硅鋼片。繞好線圈后取出木芯，可給繞組插入硅鋼片，一般把硅鋼片以兩片為一組，交替地插入線包內見圖 5 。當線包內將插滿硅鋼片時，余下的大約 1/6 硅鋼片往往比較難插入（俗稱緊片），這部分硅鋼片需用旋鑿撬開每兩片一組的硅鋼片夾縫才能插入，并用木錘輕輕敲入。插完硅鋼片的變壓器應放在平板上，兩頭用木錘敲打平整（尤其要注意硅鋼片“ E ”形與“ I ”形的對接處不能留有縫隙）。然后將硅鋼片夾緊、固定。在插片時，硅鋼片表面的絕緣層最好不要損傷。

4 ．絕緣處理。為了防潮和增加絕緣強度，制作好的變壓器應作絕緣處理。將烘干后的變壓器浸入絕緣清漆中，待漆全部滲入后，將其取出烘干或晾干。要提醒的是，在給變壓器上漆之前，務必測試一下性能是否合乎要求。
