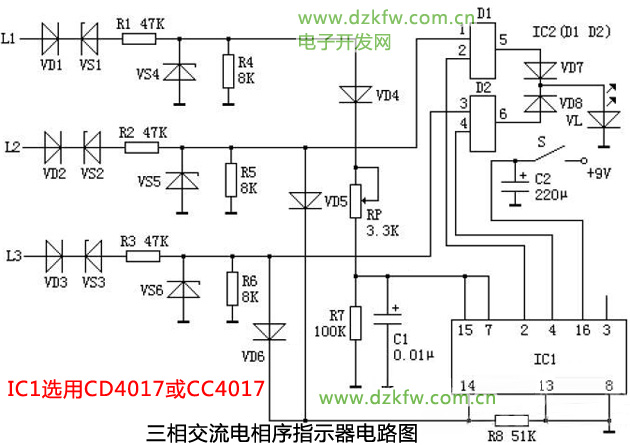

會員注冊本文介紹的三相交流電相序指示器，采用數字集成電路制作而成，它采用LED發光極管來指示三相交流電的相序是否正確。當發光二極管發光時，說明相序排列正確；若發光二極管不亮，則說明相序錯誤。電路原理如圖1所示。
當相線L1電壓處于有效狀態、ICl的15腳(R端)有方波信號輸人時，ICl內電路清零復位，其3腳(Y0端)輸出高電平，而2腳(Y1端)和4腳(Y2端)輸出低電平，此時若相線愧和L3相序正確，則相線U電壓處于有效狀態。VD5正端由方波信號時，ICl計人一個計數脈沖，其2腳輸出高電平，使Dl輸出高電平，D2輸出低電平，VD7導通，VL點亮。同理，在相線L3電壓處于有效狀態、VD6正端由方波信號時，IC1又計人一個計數脈沖，使4腳輸出高電平，使D2輸出高電平，D1輸出低電平，VD8導通、VD7截止，VL點亮。
由此可見，在三相交流電壓相序正確(按Ll、L2、L3順序排列)時，Dl和D2交替輸出高電平，使VL閃亮(其閃爍頻率約為100Hz)。若三相交流電壓相序不正確，則D1和D2均輸出低電平，VD7和VD8不導通，VL不發光。
一、元器件的選擇IC1選用CD4017或CC4017型十進制計數/脈沖分配器集成電路；IC2選用74LS08型四與非門集成電路。Rl~R3均選用1~2W金屬膜電阻器；R4~R8選用1/4W碳膜電阻器或金屬膜電阻器。RP選用有機實心可變電阻器。Cl選用滌綸電容器或獨石電容器；C2選用耐壓值為16V的鋁電解電容器。VD1~VD3均選用1N4007型硅整流二極管；VD4，VD8均選用1N4148型硅開關二極管。VSl~VS3均選用lW、160V的硅穩壓二極管；VS4~VS6均選用lW、5.1V硅穩壓二極管。VL選用p5mm的高亮度發光二極管。
二、制作和調試方法
按要求接好電路，基本無需調試即可正常工作。
