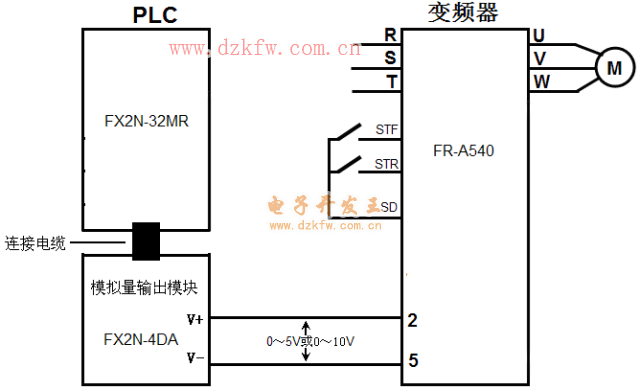

會員注冊PLC以模擬量方式控制變頻器的硬件連接如下圖所示，由于三菱FX2N-32MR型PLC無模擬量輸出功能，需要給它連接模擬量輸出模塊（如FX2N-4DA），再將模擬量輸出模塊的輸出端子與變頻器的模擬量輸入端子連接。當變頻器的STF端子外部開關閉合時，該端子輸入為ON，變頻器啟動電動機正轉，PLC內部程序運行時產生的數字量數據通過連接電纜送到模擬量輸出模塊（DA模塊），由其轉換成0～5V或0～10V范圍內的電壓（模擬量）送到變頻器2、5端子，控制變頻器輸出電源的頻率，進而控制電動機的轉速，如果DA模塊輸出到變頻器2、5端子的電壓發生變化，變頻器輸出電源頻率也會變化，電動機轉速就會變化。
PLC在以模擬量方式控制變頻器的模擬量輸入端子時，也可同時用開關量方式控制變頻器的開關量輸入端子。
