會員注冊NPN、PNP傳感器的接線方式
1、PLC輸入端的類型
西門子plc輸入端源型和漏型的定義：源型、漏型是根據PLC接線端子上I點的電流流向來區分的（西門子PLC與三菱plc的定義相反，三菱PLC定義：源型、漏型是根據COM端電流流向來區分）
- 源型：電流從I點流出時，意為電流源頭；
- 漏型：電流從I點流入時，意為電流流向處；
2、NPN傳感器接入PLC（對于西門子PLC來說是源型輸入接法），電流走向：24V+----COM端----I0.0（電流從I點流出）----傳感器out端----傳感器0V端----0V，如下圖：

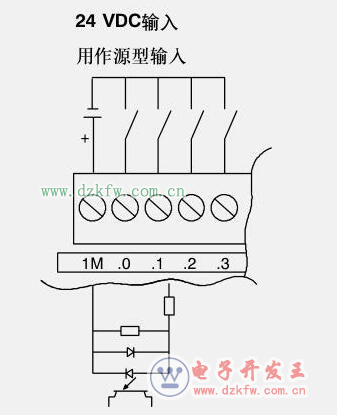

源型輸入接線圖
3、PNP傳感器接入PLC（對于西門子PLC來說是漏型輸入接法），電流走向：24V+---傳感器24V----傳感器out端----I0.0（電流流入I點）----COM----0V，如下圖：

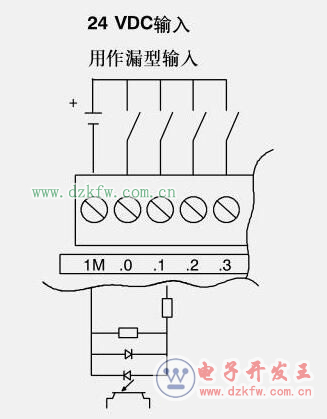

漏型接線圖
傳感器的分類
1、NPN（源型）：當導通時輸出低電平。當導通時，信號輸出線out和0v線連接，相當于輸出低電平：0V。NPN型傳感器根據安裝邏輯方式不同分為3小類：
- NPN-NO（常開型）：不接通時無輸出；接通時輸出低電平；
- NPN-NC（常閉型）：不接通時輸出低電平；接通時無輸出；
- NPN-NC+NO（常開、常閉共有型）：兩個out輸出端（一開一閉）。
- PNP-NO（常開型）：不接通時無輸出；接通時輸出高電平；
- PNP-NC（常閉型）：不接通時輸出高電平；接通時無輸出；
- PNP-NC+NO（常開、常閉共有型）：兩個out輸出端（一開一閉）。
