外部設備( SER)有8條指令(FNC80~FNC89)，外部設備指令如表4-17所示。

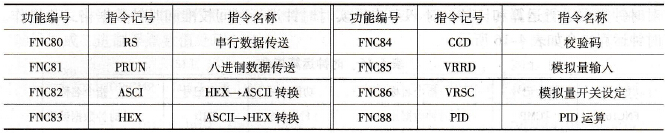

    表4-17    外部設備指令

    (1)八進制數據傳送指令

    八進制數據傳送指令(D) PRUN (P) (FNC81)是用于八進制數的傳送。

    示例及使用：如圖4-69所示，當X10為ON時，將X0 - X17內容送至M0 - M7和M10- M17（因?yàn)閄為八進制，故M9和M8的內容不變）。當X11為ON時，則將M0 - M7送Y0 - Y7，M10 - M17送Y10 - Y17。源操作數可取KnX、KnM，目標操作數取KnY、KnM，n=1 -8，16位和32位運算分別占5個和9個程序步。

    (2)十六進制數與ASCII轉換指令

    有HEX→ASCII轉換指令A(yù)SCI (FNC82)、ASCII→HEX轉換指令HEX (FNC83)兩條指令。

    HEX→ASCII轉換指令A(yù)SCI (P)的功能是將源操作數[S.]中的內容（十六進制數）轉換成ASCII碼，放入目標操作數[D.]中。

    示例及使用：如圖4-70所示，n表示要轉換的字符數(n =1 -256)。M8161控制采用16位模式還是8位模式。16位模式時每4個HEX占用1個數據寄存器，轉換后每兩個ASCII碼占用一個數據寄存器；8位模式時，轉換結果傳送到[D.]低8位，其高8位為0。PLC運行時M8000為ON，M8161為OFF，此時為16位模式。當X0為ON時，則執行ASCII。如果放在D100中的4個字符為OABCH，則執行后將其轉換為ASCII碼送入D200和D201中，D200高位放A的ASCII碼41H，低位放0的ASCII碼30H，D201則放BC的ASCII碼，C放在高位。該指令的源操作數可取所有數據類型，目標操作數可取KnY、KnM、KnS、T、C和D。只有16位運算，占用7個程序步。

    圖4-69    八進制數據傳送指令的使用

    圖4-70    HEX→ASCII轉換指令的使用

    ASCII→HEX指令HEX (P)的功能與ASCII指令相反，是將ASCII表示的信息轉換成十六進制的信息。

    示例及使用：如圖4-71所示，將源操作數D200 - D203中放的ASCII轉換成十六進制放入目標操作數D100和D101中。只有16位運算，占7個程序步。源操作數為K、H、KnX、KnY、KnM、KnS、T、C和D，目標操作數為KnY、KnM、KnS、T、C、D、V和Z。

    (3)校驗碼指令

    校驗碼指令CCD (P) (FNC84)的功能是對一組數據寄存器中的十六進制數進行總校驗和奇偶校驗。

    示例及使用：如圖4-72所示，是將源操作數[S.]指定的D100 - D102共6個字節的8位二進制數求和并“異或”，結果分別放在目標操作數D0和D1中。通信過程中可將數據和、“異或”結果隨同發送，對方接收到信息后，先將傳送的數據求和并“異或”，再與收到的和及“異或”結果比較，以此判斷傳送信號的正確與否。源操作數可取KnX、KnY、KnM、KnS、T、C和D，目標操作數可取KnM、KnS、T、C和D，n可用K、H或D，n=1- 256。為16位運算指令，占7個程序步。

    圖4-71    ASCII→HEX指令的使用

    圖4-72   校驗碼指令的使用

    以上PRUN、ASCII、HEX、CCD常應用于串行通信中，配合RS指令。

    (4)模擬量輸入指令

    模擬量輸入指令VRRD (P) (FNC85)是用來對FX2N - 8AV - BD模擬量的功能擴展板中的電位器數值進行讀操作。

    示例及使用：如圖4-73所示，當X0為ON時，讀出FX2N - 8AV - BD中0號模擬量的值（由K0決定），將其送入D0作為T0的設定值。源操作數可取K、H，它用來指定模擬量口的編號，取值范圍為0-7；目標操作數可取KnY、KnM、KnS、T、C、D、V和Z。該指令只有16位運算，占5個程序步。

    圖4-73    模擬量輸入指令的使用

    (5)模擬量開關設定指令

    模擬量開關設定指令VRSC (P) (FNC86)的作用是將FX - 8AV中電位器讀出的數四舍五入整量化后以0 -10之間的整數值存放在目標操作數中。它的源操作數[S.]可取K和H，用來指定模擬量口的編號，取值范圍為0 -7;目標操作數[D.]的類型與VRRD指令相同。該指令為16位運算，占9個程序步。
