會員注冊下面所示程序中，FX2N-4AD-TC模塊占用特殊模塊2的位置（這是第三個緊靠PLC的單元）。類型K的熱電耦用于CH1，類型J的熱電耦用于通道2(CH2)，CH3和CH4不使用。平均數是4。輸入通道CH1和CH2以攝氏度表示的平均值分別保存在數據寄存器D0和D1中。
(1)初始化程序

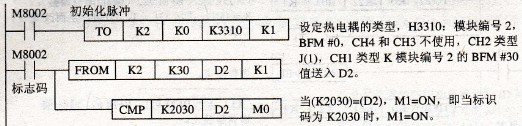

FX2N-4AD-TC特殊功能模塊的初始化程序如圖6-14所示。
圖6-14 FX2N-4AD-TC初始化程序
此初始化步驟檢查在位置2的特殊功能模塊的確是FX2N-4AD-TC，即它的單元標識碼是否是K2030 (BFM #30)。這一步是可選的。不過它提供了確定系統是否正確配置的軟件檢查。
(2)溫度值的讀取程序

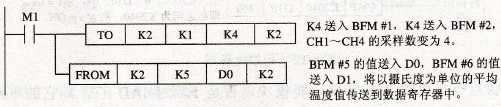

FX2N-4AD-TC的轉換后溫度值讀取程序如圖6-15所示。
圖6-15 FX2N-4AD-TC的溫度讀取
圖6-15是對FX2N-4AD-TC輸入通道的實際讀取。這是程序中唯一必需的步驟。例中的TO指令設置輸入通道，CH1和CH2，并對兩個采樣值進行平均讀取。FROM指令讀取FX2N-4AD-PT輸入通道CH1和CH2的平均溫度(BFM#5～#8)。如果需要讀取直接溫度讀數，則以讀取BFM #9～#12來代替。
