會員注冊STEP7 中的OB，F(xiàn)C，F(xiàn)B，DB 都可以設置一些特殊屬性，本文介紹這些屬性的含義及設置方法。選中OB，F(xiàn)C，F(xiàn)B，DB，在右鍵菜單中找到“Object Property”,打開如下屬性頁。

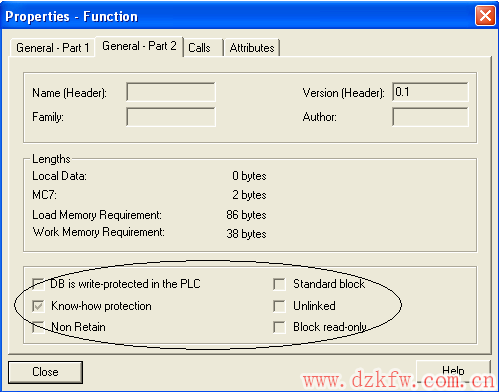

圖 1 FC 的屬性頁
DB is write-protected in the plc:
DB 塊特有的屬性，勾選后DB塊寫保護。程序執行時只能讀取DB中的內容，不能修改其中的內容。嘗試向寫保護的DB中寫入數據會導致CPU 報編程錯誤。如果沒有下載OB121會導致CPU停機。
Standard block:
西門子的標準塊，已經包含 Know how protection，包含 Name，Version，F(xiàn)amily，Author 信息。這個復選框是只讀的，無法修改。
Know-how protection:
勾選后無法看到程序塊的代碼，只能看到接口信息。在這兒是只讀的。需要通過編譯源文件增加這個屬性。具體如下
打開要設置該屬性的程序塊，在“File”菜單中選擇“Generate source”，打開如圖2的界面。在左側選中“Sources”目錄，“Object name”填寫要生成的源文件的名字。最后按確認鍵，打開圖3所示的界面。

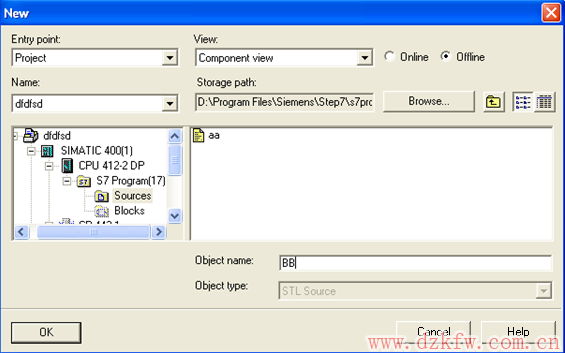

圖 2 生成源文件第一步
在圖3的界面中左側是未選中的程序塊，右側是已經選中的程序塊。點擊向左或向右的箭頭可以將程序塊在兩側移動。如我們只生成FC2的源文件，只需將FC2移動到右側。點擊確認按鈕就會自動在 “Source”文件夾下生成名字“BB”的源文件。
打開“BB”源文件，在圖4中所示的位置添加 “KNOW_HOW_PROTECT”。然后保存。在源文件編輯器的“File”菜單中找到“Compile”子菜單，點擊確認，更改過的原文件會重新在“Block”目錄中生成 FC2。注意編譯前要關掉之前打開的FC2程序塊。編譯完成后，回到“Block”中再檢查 FC2 ，會發現FC2的圖標已經有了一個加鎖的標記。打開FC2 無法看到內部的程序，只能看到接口信息。

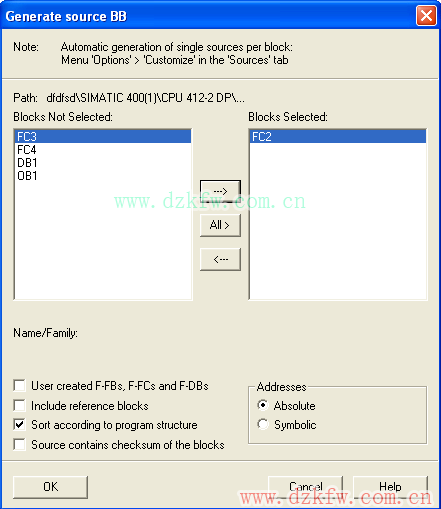

圖 3 生成源文件第二步

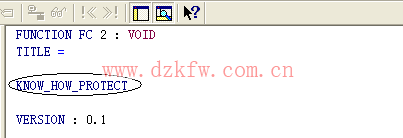

圖 4 在源文件中添加KNOW_HOW_PROTECT 屬性
Unlinked:
只有DB塊可以勾選該屬性，默認是不勾選的。勾選后DB塊只保存在裝載內存中，不會下載到工作內存。勾選該屬性的DB塊不能用通常的方式訪問，只能用SFC20 BLKMOV 或 SFC83 READ_DBL 訪問。Non Retain:
只有DB塊可以勾選該屬性，默認是不勾選的。只有CPU支持時該選項才有用。勾選該選項后DB塊中的當前值不會掉電保持，下次上電時或者CPU 從 STOP 切換到RUN 時DB塊中的數據會恢復到初始值。CPU 是否支持Non Retain 請參考CPU技術參數手冊。不支持該屬性的CPU勾選后不會有任何作用。
Block read-only:
該選項如果勾選，程序是只讀的，無法修改。無法直接勾選設置，設置方式如下：
打開要設置該屬性的程序塊，在“File”菜單中找到“Store Read-Only”,在第一個彈出對話框中直接點擊確認。在第二次彈出的對話框中，點擊“Rename”，將名字FC4更改為FC5。點擊確認后，會另存為一個只讀的FC5。打開FC5時，會提示該程序是只讀的。只能瀏覽，在線監控，無法修改FC5中的內容。
圖 5 Store Read-Only
