會員注冊輔助繼電器M有兩類，普通的和掉電保存的，根據需要來選擇，在規劃地址的時候一段程序或者功能塊使用連續的M，從編號0、10、20等開始，中間留有部分以備補充，比如這段用到M206，下一段就從M210或者M220開始。對于并聯輸出的，LD M72 OR M82 OR M92 OUT Y1，這樣把編號的最后弄成統一的便于記憶也方便我們在最后調試的時候好檢查。
定時器有不同單位的時間如1ms、10ms、100ms的，也有普通型和累計型的，也是根據需求來選擇，向M一樣可以根據使用的地方進行規劃地址編號。計數器也有普通計數器和高速計數器、16位和32位之分，也有保持型計數器等，同樣根據需要來確定，一般高速計數器的使用都是固定的，對應的輸入都有固定的計數器。

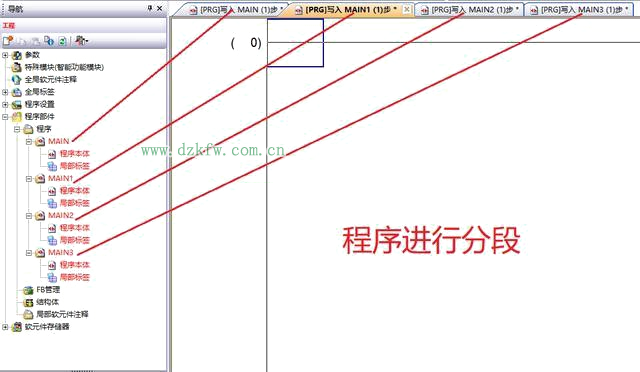

地址的規劃和選擇首先要根據需要、功能來決定，然后在plc編程中所表達的動作進行統一編號，對于PLC的順控程序，我們盡量在編程時進行段的聲明、注釋準確如下圖，把整個PLC程序分成好幾個小段寫，每個小段可以寫特定的動作組合、部分、功能、意義等，然后地址的規劃在每段進行排列，第一段用M0~M100，第二段用M100~M200等等設計，方便我們尋找元件變量，對編程和后期的調試都很有幫助。
還有就是為了便于記憶，我們也可以采用標簽對軟件變量進行標記，免去注釋，比如X0的標簽是開始，Y0的標簽是指示燈，以后我們就可以直接用“ LD 原點 OUT 指示燈”來表示 LD X0 OUT Y0了，這樣就更方便了，PLC中每個變量都可以做標簽進行聲明。
