會員注冊一、控制輸出程序

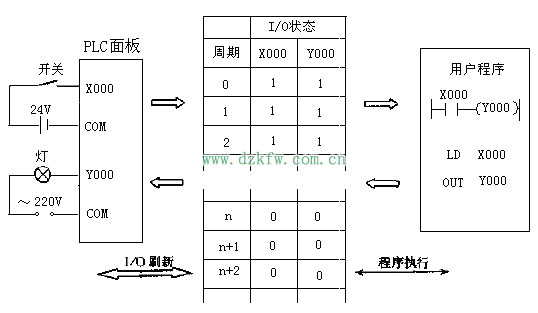

1.等效控制輸出
輸出僅取決于控制輸入現狀態。

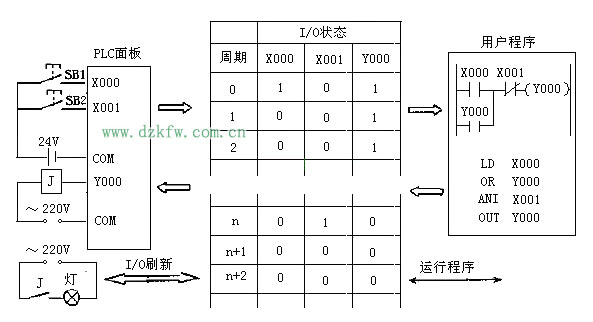

2.長效控制輸出
控制輸出不完全取決于輸入的現狀態，還與輸入的歷史有關。輸入對輸出有長效作用。

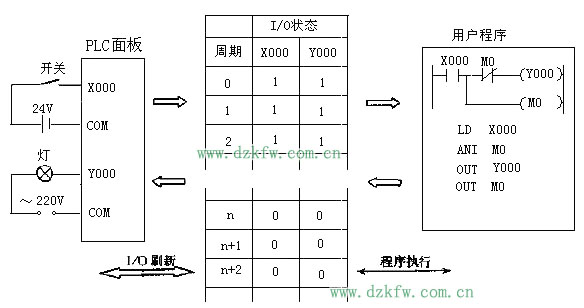

3.短效控制輸出
它的控制輸出也不完全取決于輸入的現狀態。其輸入對輸出僅有短暫的作用，故稱短效輸出。
二、單按鈕起停程序

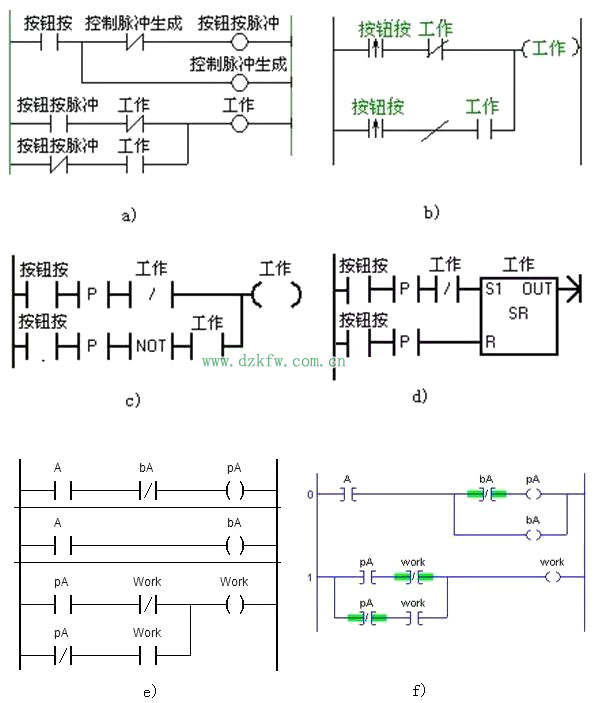

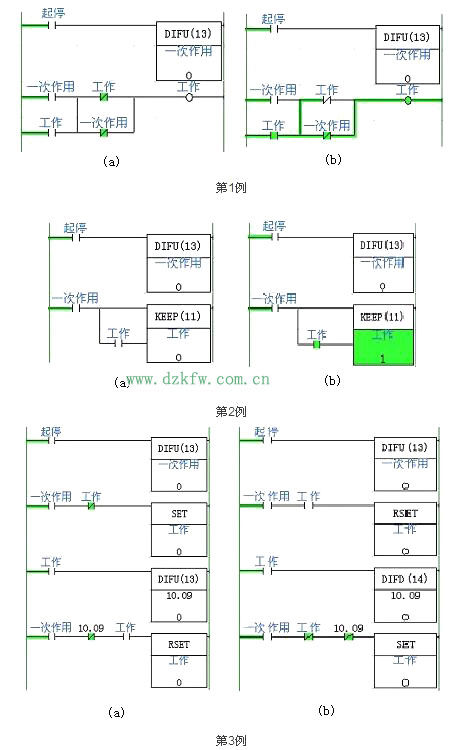

1.單按鈕即時起、停程序
a）OMRON PLC b）三菱 PLC c、d）西門子plc e）和利時PLC f）AB PLC
下圖所示程序也具有同樣的功能。只是這里用的是觸點先并后串。脈沖信號用微分指令生成。

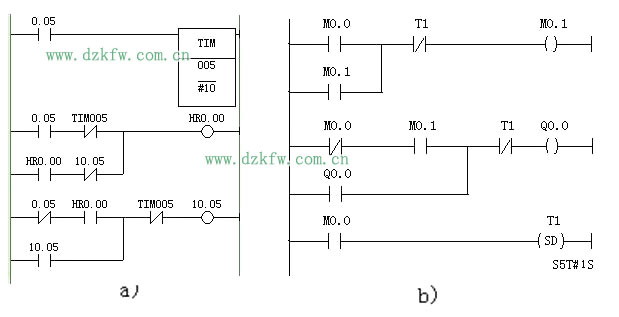

2.單按鈕短按起、長按（超過1s）停程序
上述單按鈕起、保、停梯形圖程序，是起、是停，容易“糊涂”。其實，完全可使用按鈕按下不同的時間，去區分是起還是停。
單按鈕短按起、長按（超過1秒）停程序

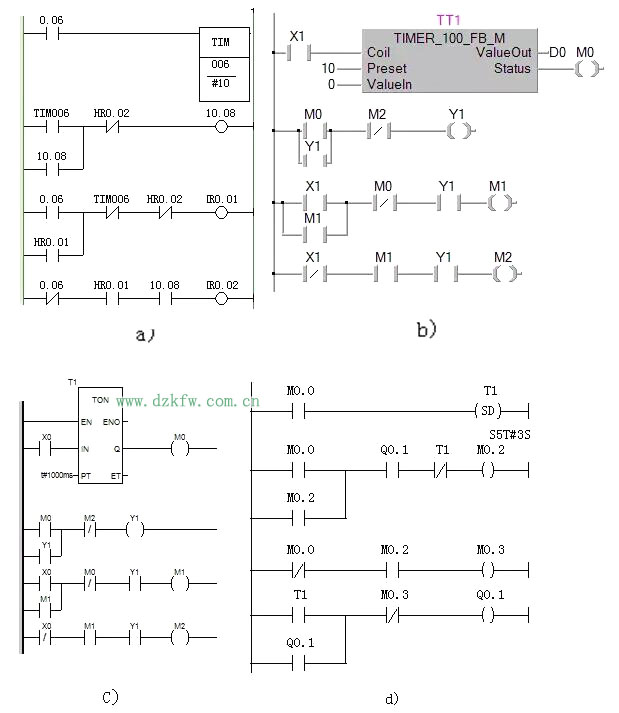

3.單按鈕長按（超過1s）起、短按停程序
a – OMRON PLC程序 b – 三菱 work2 軟件 PLC 程序
c – 施耐德 Unity Pro XL軟件PLC程序 d – 西門子 ST7軟件PLC 程序
單按鈕長按起（超過1秒）、短按停程序
三、求公因數程序
求公因數歐幾里得的這個算法，如用表達式表達，則是：

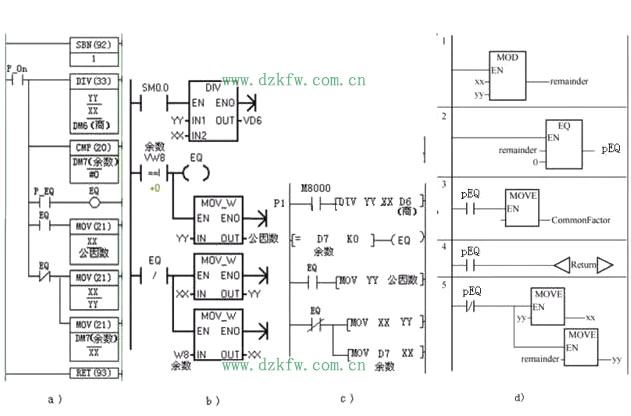

a）OMRON PLC b）西門子PLC c）三菱 PLC d）和利時PLC
求兩個整數的公因數子程序
子程序，用以實現上述花括弧內的算法。

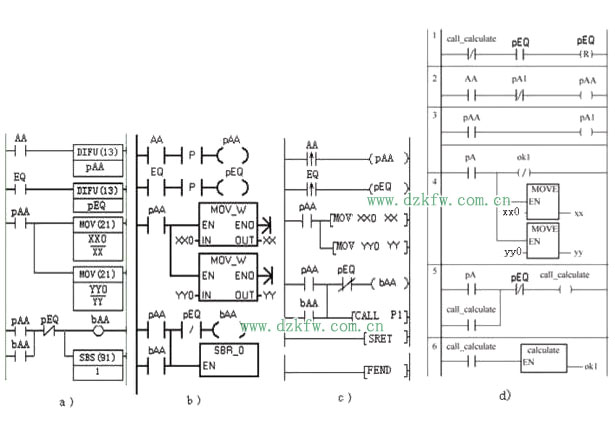

a）OMRON PLC b）西門子PLC c）三菱 PLC d）和利時PLC
求兩個整數的公因數主程序
主程序，用以實現上述花括弧外的算法。
結語
弄清以上問題不是目的，目的是從中能對PLC程序有較具體的認識。
本文只是為編程做準備，大家要根據問題再去學習相關算法，再在算法實例化中進一步熟悉基礎知識。這些過程反復循環，不斷提高，將使你的編程進入新的境界！
