會員注冊自激震蕩是指不外加激勵信號而自行產生的恒穩和持續的振蕩。如果在放大器的輸入端不加輸入信號，輸出端仍有一定的幅值和頻率的輸出信號，這種現象就是自激振蕩。
自激振蕩電路概念如果在放大器的輸入端不加輸入信號，輸出端仍有一定的幅值和頻率的輸出信號，這種現象叫做自激振蕩。
基本放大電路必須由多級放大電路構成，以實現很高的開環放大倍數，然而在多級放大電路的級間加負反饋，信號的相位移動可能使負反饋放大電路工作不穩定，產生自激振蕩。負反饋放大電路產生自己振蕩的根本原因是AF（環路放大倍數）附加相移。
單級和兩級放大電路是穩定的，而三級或三級以上的負反饋放大電路，只要有一定的反饋深度，就可能產生自激振蕩，因為在低頻段和高頻段可以分別找出一個滿足相移為180度的頻率，此時如果滿足幅值條件|AF|=1，則將產生自激振蕩。因此對三級及三級以上的負反饋放大電路，必須采用校正措施來破壞自激振蕩，達到電路穩定工作目的。
可以采用頻率補償（又稱相位補償）的方法，消除自激振蕩。常用補償方法有：滯后補償（電容滯后補償、RC滯后補償和密勒效應補償）和超前補償。
產生自激振蕩條件產生自激振蕩必須同時滿足兩個條件：
1、幅度平衡條件|AF|=1
2、相位平衡條件φA+φF=2nπ（n=0，1，2，3···）
其中，A指基本放大電路的增益（開環增益），F(xiàn)指反饋網絡的反饋系數同時起振必須滿足|AF|略大于1的起振條件。
基本放大電路必須由多級放大電路構成，以實現很高的開環放大倍數，然而在多級放大電路的級間加負反饋，信號的相位移動可能使負反饋放大電路工作不穩定，產生自激振蕩。負反饋放大電路產生自激振蕩的根本原因是AF（環路放大倍數）附加相移。
單級和兩級放大電路是穩定的，而三級或三級以上的負反饋放大電路，只要有一定的反饋深度，就可能產生自激振蕩，因為在低頻段和高頻段可以分別找出一個滿足相移為180度的頻率（滿足相位條件），此時如果滿足幅值條件|AF|=1，則將產生自激振蕩。因此對三級及三級以上的負反饋放大電路，必須采用校正措施來破壞自激振蕩，達到電路穩定工作目的。

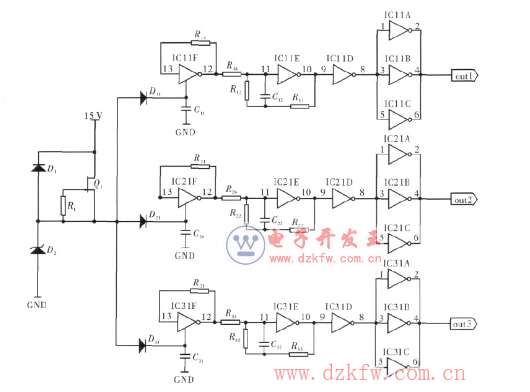

自激振蕩電路圖電路圖一
下圖中Q1、R1、D1、D2組成恒流供電穩壓源，通過D11、D21、D31為3路多諧振蕩器提供電源。多諧振蕩器由6個反向器及電阻電容組成，6反向器分4級，其4級順序串聯，而前3級組成振蕩器。
Q1、R1組成恒流源，其設定電流的大小，取決于后級電路電源需求，使注入D2穩壓管的純功耗性電流最小，從而降低電路總功耗。

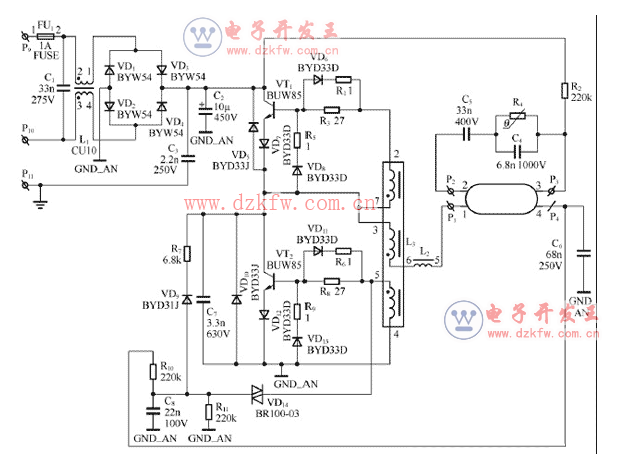

電路圖二

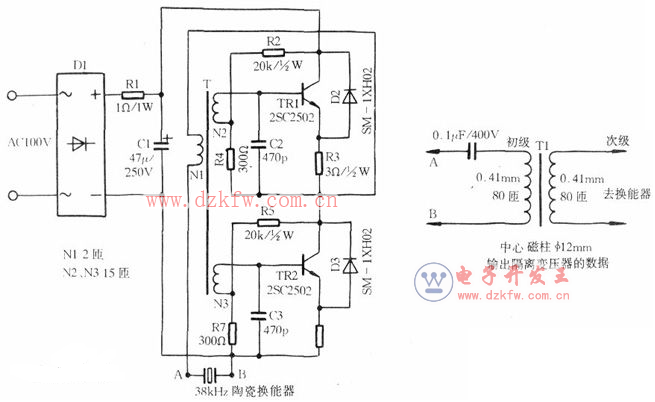

電路圖三
上圖為自激振蕩型sepp超聲發生電路。
