西門子在 STEP 7-Micro/WIN SMART 中正式推出 Modbus RTU 主站協議庫（西門子標準庫指令）。使用 Modbus RTU 主站指令庫，可以讀寫 Modbus RTU 從站的數字量、模擬量 I/O 以及保持寄存器，從而實現PLC通過modbus方式控制其他器件。
提示：以下是本篇文章正文內容，下面案例可供參考
一、準備工作
電腦
S7-200smart st30
485通訊線
說明：這里將以S7-200smart作為主站，電腦串口調試助手作為從站。做操作演示。
此處省略接線。
二、寫梯形圖
1.MBus_CTRL
1. 調用 Modbus RTU 主站初始化和控制子程序
使用 SM0.0 調用 MBUS_CTRL 完成主站的初始化，并啟動其功能控制：

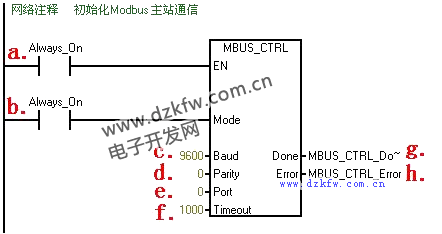

圖 2. 用 SM0.0 調用 Modbus RTU 主站初始化與控制子程序
各參數意義如下:
|
a. |
EN |
使能： |
必須保證每一掃描周期都被使能（使用 SM0.0） |
|---|---|---|---|
|
b. |
Mode |
模式： |
為 1 時，使能 Modbus 協議功能；為 0 時恢復為系統 PPI 協議 |
|
c. |
Baud |
波特率： |
支持的通訊波特率為1200，2400，4800，9600，19200，38400，57600，115200。 |
|
d. |
Parity |
校驗： |
校驗方式選擇 |
|
0＝無校驗（通常默認選擇0） | |||
|
1＝奇較驗 | |||
|
2＝偶較驗 | |||
| e. |
Port |
端口號： |
0 = CPU 集成的 RS 485 通訊口 ； 1 = 可選 CM 01 信號板 。 |
|
f. |
Timeout |
超時： |
主站等待從站響應的時間，以毫秒為單位，典型的設置值為 1000 毫秒（1 秒），允許設置的范圍為 1 - 32767。 |
|
注意： 這個值必須設置足夠大以保證從站有時間響應。 | |||
|
g. |
Done |
完成位： |
初始化完成，此位會自動置1。 |
|
h. |
Error |
有錯誤 | |
1.MBus_MSG
調用 Modbus RTU 主站讀寫子程序MBUS_MSG，發送一個Modbus 請求；
各參數意義如下:
|
a. |
EN |
使能： |
同一時刻只能有一個讀寫功能（即 MBUS_MSG）使能 |
|---|---|---|---|
|
注意：建議每一個讀寫功能（即 MBUS_MSG）都用上一個 MBUS_MSG 指令的 Done 完成位來激活，以保證所有讀寫指令循環進行（見例程）。 | |||
|
b. |
First |
讀寫請求位： |
每一個新的讀寫請求必須使用脈沖觸發 |
|
c. |
Slave |
從站地址： |
可選擇的范圍 1 - 247 |
|
d. |
RW |
讀寫請求： |
0 ＝ 讀， 1 ＝ 寫 |
|
e. |
Addr |
讀寫從站的 |
選擇讀寫的數據類型 |
|
數據地址： |
00001 至 0xxxx - 數字量輸出 | ||
|
10001 至 1xxxx - 數字量輸入 | |||
|
30001 至 3xxxx - 模擬量輸入 | |||
|
40001 至 4xxxx - 保持寄存器 | |||
|
f. |
Count |
數據個數 |
通訊的數據個數（位或字的個數） |
|
注意： Modbus主站可讀/寫的最大數據量為120個字（是指每一個 MBUS_MSG 指令） | |||
|
g. |
DataPtr |
數據指針： |
1. 如果是讀指令，讀回的數據放到這個數據區中 2. 如果是寫指令，要寫出的數據放到這個數據區中 |
|
h. |
Done |
完成位 |
讀寫功能完成位 |
|
i. |
Error |
錯誤代碼： |
只有在 Done 位為1時，錯誤代碼才有效 |
|
0 ＝ 無錯誤 | |||
|
1 ＝ 響應校驗錯誤 | |||
|
2 ＝ 未用 | |||
|
3 ＝ 接收超時（從站無響應） | |||
|
4 ＝ 請求參數錯誤（slave address, Modbus address, count, RW） | |||
|
5 ＝ Modbus/自由口未使能 | |||
|
6 ＝ Modbus正在忙于其它請求 | |||
|
7 ＝ 響應錯誤（響應不是請求的操作） | |||
|
8 ＝ 響應CRC校驗和錯誤 | |||
|
101 ＝ 從站不支持請求的功能 | |||
|
102 ＝ 從站不支持?jǐn)?shù)據地址 | |||
|
103 ＝ 從站不支持此種數據類型 | |||
|
104 ＝ 從站設備故障 | |||
|
105 ＝ 從站接受了信息，但是響應被延遲 | |||
|
106 ＝ 從站忙，拒絕了該信息 | |||
|
107 ＝ 從站拒絕了信息 | |||
|
108 ＝ 從站存儲器奇偶錯誤 | |||
三、使用難點與解答

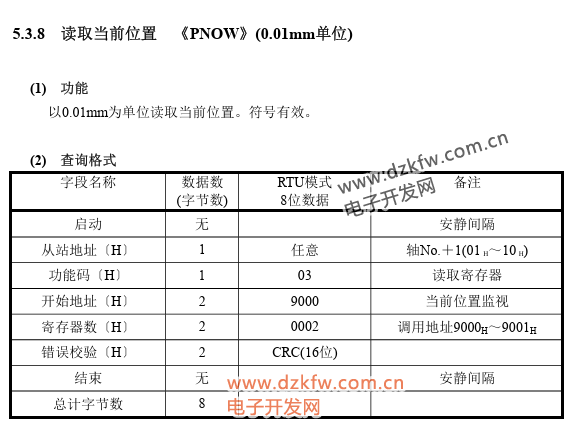

通常支持485通訊的器件給的使用說明書，給的指令是16進制的字符串代碼。很難與當前PLC庫指令對應起來，尤其是命令地址。我們以IAI馬達給的使用說明書為例子。如圖所示：
該示例是PLC通過modbus去讀取馬達的位置。讀取控制器地址9000這個寄存器里面的數據
RW填0，表示去讀取數據。
Plc庫里面需要填的Addr（e）是十進制，需要將16進制的9000轉成十進制。

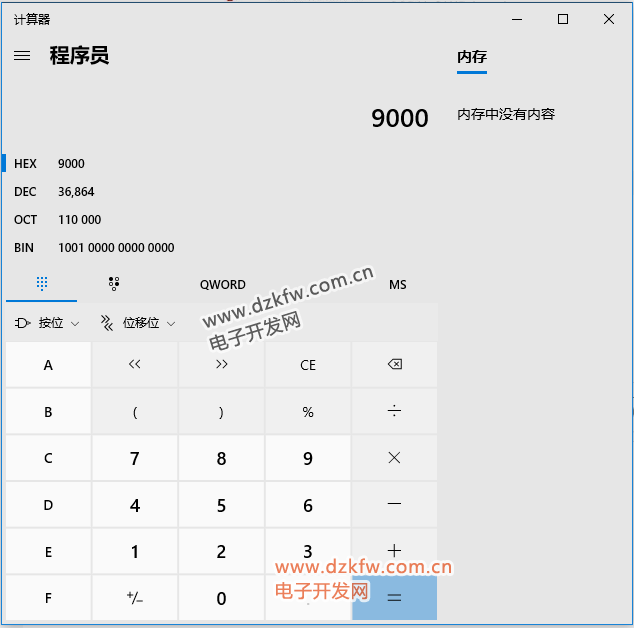

通過計算器得知：16#9000=36864
注意事項：這里博主也比較奇怪，實際使用讀取寄存器地址的時候需要+1，36865
不知道有沒有人可以解釋一下的。
由于這里是讀取寄存器，所以Addr=436865.
count是寄存器數量：按照示例，這里有2個寄存器。所以count填2

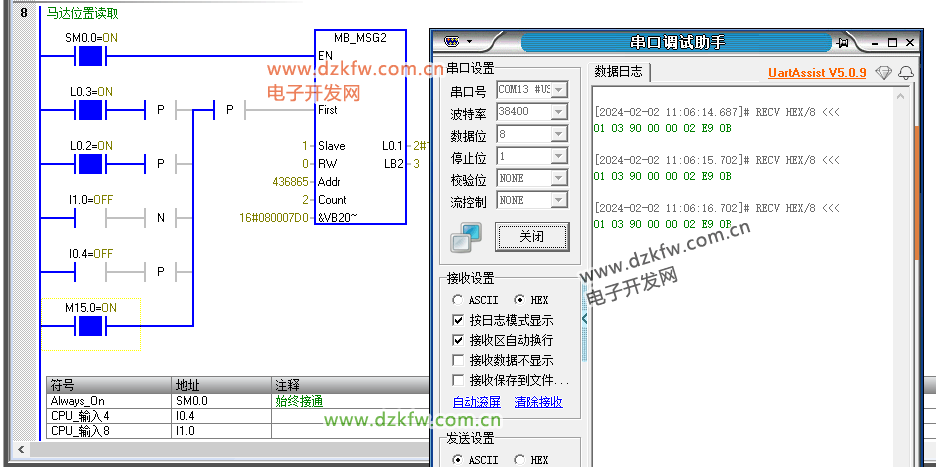

通過串口調試助手來測試一下：接通M15.0發送信號，串口調試助手收到了PLC發送的信號。且可以看到收到的數據與IAI操作手冊示例一致。測試成功
以上是通過modbus讀取的示例。
注意事項：
1、只有在操作就被控方寄存器的時候（無論讀取還是寫入），轉換的成十進制的地址后第一位需要加個4
2、注意發送命令和讀取命令的字符長度，需要正確填寫
3、需要注意波特率要填寫正確，與被控方保持一致。否則發出去的信號與收到的信號不相符
4、發出去的內容填寫到DataPtr中。

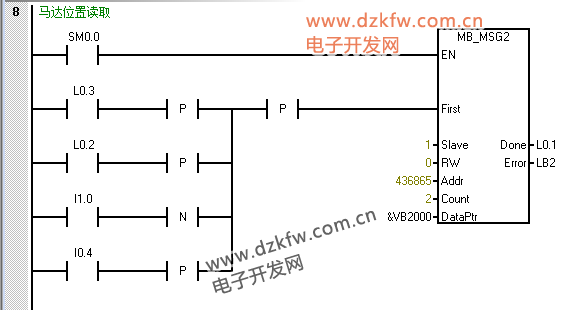

通過MB_MSG，向1號從站讀取從36865（Addr）這個地址開始2位（Count）的數據，并把讀取到的數據寫入VB2000
如果是寫入：通過MB_MSG，將PLC的VB2000開始的2位寄存器內的數據，寫入到1號從站的36865寄存器中
