會員注冊設計四人競賽搶答器，首先主持人給出題目，并按下開始搶答按鈕，開始搶答信號燈亮后可以搶答，先按下按鈕的搶答信號燈亮，后按下搶答按鈕的信號燈不亮。搶答結束后。
如果主持人未按下開始搶答按鈕，開始搶答燈未亮時，搶答者按下按鈕，則搶答信號燈閃爍，表示犯規。主持人對搶答狀態確認后，按下復位按鈕，系統繼續允許各隊人員搶答，直至又有一隊搶先按下搶答按鈕。

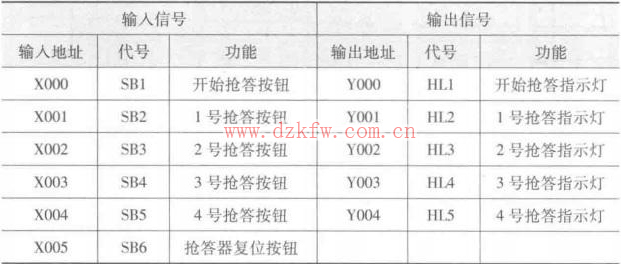

plc搶答器的IO分配
梯形圖

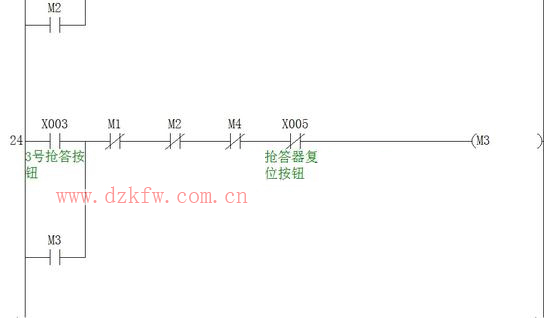

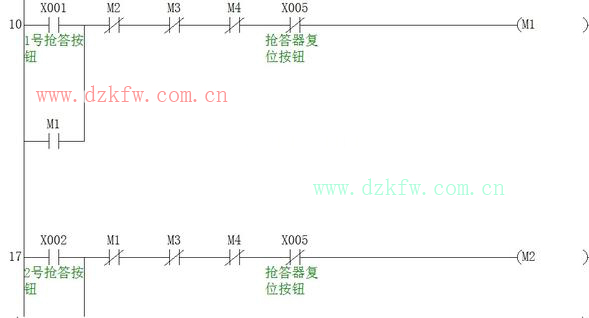

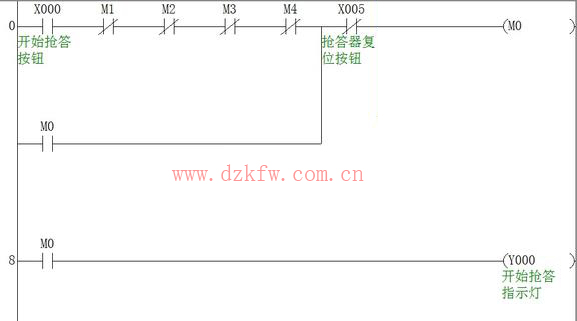

當主持人按下搶答按鈕SB1，X0輸入信號有效，中間繼電器M0為ON，M0的常開觸點控制Y0輸出為ON。如果輸入信號X1有效，中間繼電器M1為ON，使Y1輸出為ON，同時M1常閉觸點斷開，將其他搶答器的控制斷開，X2 X3 X4輸入有效時，與X1輸入有效時類似。
當按下復位按鈕時，X5輸入有效，使中間繼電器M0復位，使Y0輸出為OFF，一次搶答結束。

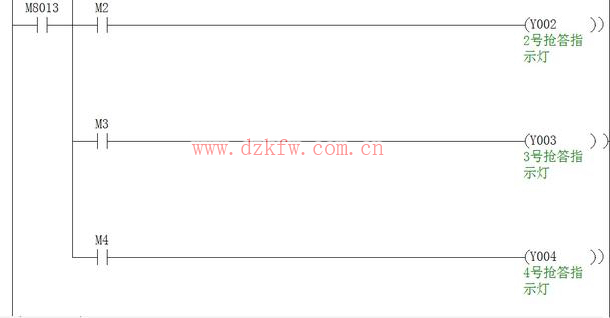

在按下搶答按鈕之前如果有人按下搶答器，以X1輸入信號有效為例，使M1為ON，通過M8013 輸出1S 的時鐘脈沖信號，控制Y0的閃爍，按下X5，使搶答信號燈熄滅。其他與X1輸入有效時類似。
