會員注冊PLC CTU遞增計數器的指令格式如圖3-31所示。
圖3-31 CTU的指令格式
其中，CTU為遞增計數器指令助計符，Cn為計數器編號，CU為計數脈沖輸入端，R為復位輸入端，PV為設定值。
當復位輸入(R)無效時，計數器開始對計數脈沖輸入(CU)的上升沿進行加1計數。當計數當前值大于等于設定值( PV)時，計數器位被置ON，計數器繼續計數直到32767。當復位輸入(R)有效時，計數器復位，計數器位變?yōu)镺FF，當前值清零。

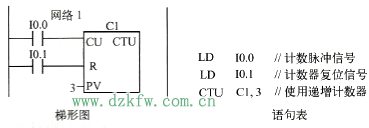

【例3-7】 遞增計數器梯形圖及語句表綜合示例如圖3-32所示，其時序圖如圖3-33所示。
圖3-32 遞增計數器綜合示例
圖3-33 遞增計數器示例時序圖
本例中，編號C1的計數器為遞增計數器，指令中設定值PV =3，其工作過程如下。
1)當復位輸入控制端I0.1接通為ON時，計數器復位，計數器位C1變?yōu)镺FF，CI當前值清零。
2)當復位輸入(R)無效，即I0.1斷開為OFF時，在計數脈沖輸入端I0.0接通的上升沿，C1從當前值(0)開始（加1）計數。
3)當前值等于設定值時，計數器位C1由OFF變?yōu)镺N，計數器繼續計數。
4)當I0.1再次接通時，C1復位，即計數器位為OFF，當前值被清零。
