會員注冊中、高層民用住宅樓梯照明經常會出現兩種情況：一是無照明燈，給上、下樓的居民帶來了很大的不便和不安全；二是有照明燈但無人管理，常常是長明燈，造成浪費。采用PLC對樓梯照明燈進行自動化管理，既安全可靠，又可節約用電。本節將通過一個簡單的實例來介紹PLC在民用住宅樓梯燈照明控制中的應用，主要實現的功能是通過西門子的S7-200 PLC來控制樓梯燈的亮滅。
一、控制要求
本實例是一個較為簡單的PLC控制實例，所有樓梯燈的亮滅全部通過PLC統一進行控制，具體的控制要求如下：
樓梯不同層的ON按鈕都統一接到控制輸入端I0.0，當將I0.0的ON按鈕按下時，則輸出端Q0.0的燈發光30s，如果在這一段時間內又一次按ON按鈕，則時間間隔又從頭開始。這樣可確保在最后一次按ON按鈕，在30s內燈不會熄滅。
如果按下ON按鈕，使能輸入端的I0.0的ON信號有效(I0.0=1)，則定時器T37復位(T37=0)。
定時器T37從初始開始計時，同時，輸出Q0.0被復位（Q0.0=1，燈亮）。當計時到30s，定時器T37置位(T37=1)，則再一次使輸出Q0.0為OFF（Q0.0=0，燈滅）。
樓梯燈的控制示意圖如圖9-15所示。
二、控制系統硬件設計
1．輸入/輸出信號分析
根據上述的控制要求，可知該樓梯燈PLC控制系統的輸入信號有：將燈開啟的啟動按鈕1個；輸出信號有：控制燈亮的輸出信號1路。
2．PLC資源分配表
根據PLC控制系統所要實現的功能，可編寫如表9-5所示的PLC輸入資源分配表。考慮到該PLC控制系統輸入輸出信號數目較少，這里將輸入/輸出信號和其他編程元件的地址分配放在一起考慮。

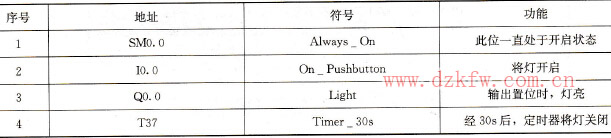

表9-5 PLC的輸入/輸出分配表
3．PLC選型
根據表9-5中所示的輸入/輸出分配表，參看表2-1，本實例中PLC可選用西門子小型PLC中的CPU222作為控制主機。
4．PLC控制系統示意圖
按照上述的控制功能描述，樓梯燈的PLC控制系統示意圖如圖9-15所示。
三、程序設計
根據控制功能要求，可設計如圖9-16所示的PLC控制主程序流程圖，其對應的梯形圖和語句表如圖9-17所示。

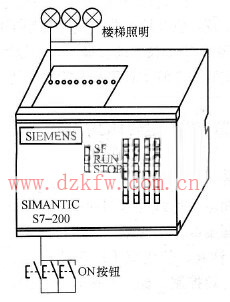

圖9-15 樓梯燈的控制示意圖

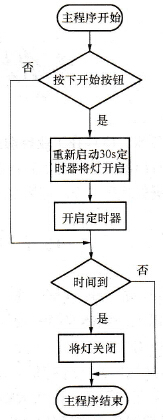

圖9-16 主程序流程圖

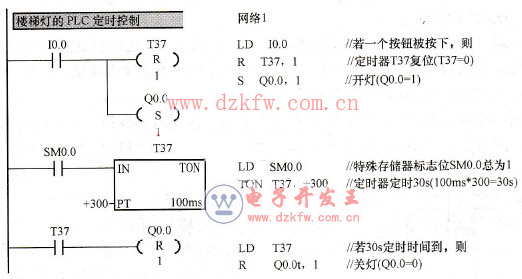

圖9-17 樓梯燈PLC控制的梯形圖及語句表
