會員注冊模擬量輸入數值不穩定可能是如下原因：
1.你可能使用了一個自供電或隔離的傳感器電源，兩個電源沒有彼此連接，即模擬量輸入模塊的電源地和傳感器的信號地沒有連接。這將會產生一個很高的上下振動的共模電壓，影響模擬量輸入值。
2.另一個原因可能是模擬量輸入模塊接線太長或絕緣不好。
可以用如下方法解決：
1.連接傳感器輸入的負端與模塊上的公共M 端以補償此種波動。（但要注意確保這是兩個電源系統之間的唯一聯系。）
背景是：
.模擬量輸入模塊內部是不隔離的；
.共模電壓不應大于 12V；
.對于60Hz干擾信號的共模抑制比為40dB。
2.使用模擬量輸入濾波器。
在Micro/Win 中進入“View > System block> Tab: Analog Input Filters”
.選擇模擬量輸入濾波；
.選擇 “Number of samples”和“Deadband”

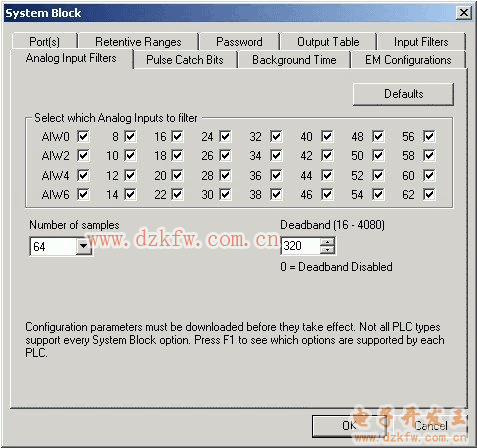

圖1. 設置模擬量濾波
“Number of samples”指定了選中進行濾波的通道進行平均值計算的采樣數。濾波得出的數值就是已采樣的n個數值的平均值，而n就是“Number of samples”的值。
死區（Deadband）定義了允許偏離于平均值的最大值。
