會員注冊三菱/信捷 PLC PLSR/DPLSR 多段雙向脈沖帶加減速脈沖輸出指令詳解

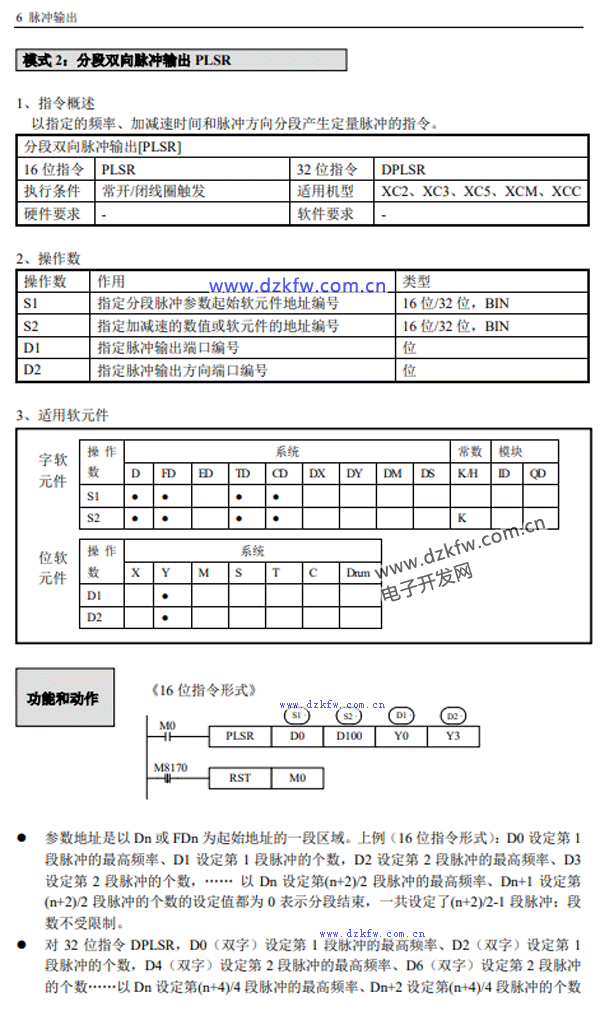

指令格式 PLSR [S1 S2 BIT1 BIT2] 16位脈沖輸出指令
DPLSR [S1 S2 BIT1 BIT2] 32位脈沖輸出指令
S1:多段脈沖數據中 首段脈沖頻率數據
S2:加減速時間
BIT1：輸出的端口
BIT2：方向端口

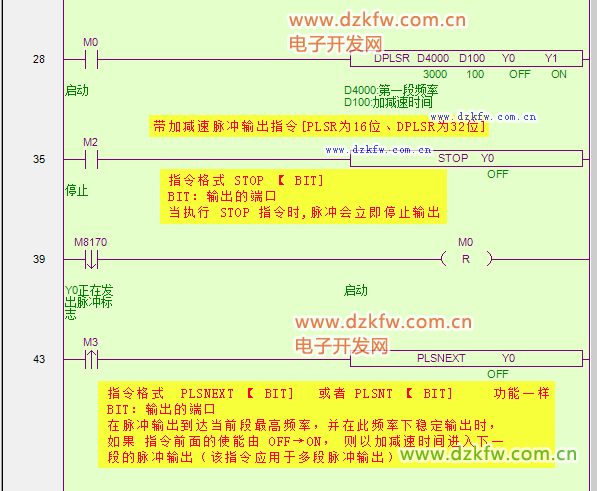

程序樣例
上述為程序樣例 S1=D4000 S2=D100 BIT1 =Y0 BIT2 =Y1

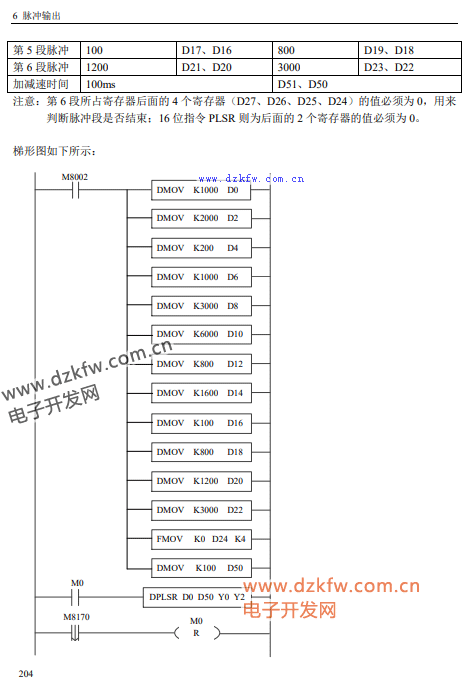

第一段頻率 K3000 脈沖數量D0
第二段頻率 K2000 脈沖數量K20000
第三段頻率 K4000 脈沖數量K30000
加減速時間 K100毫秒

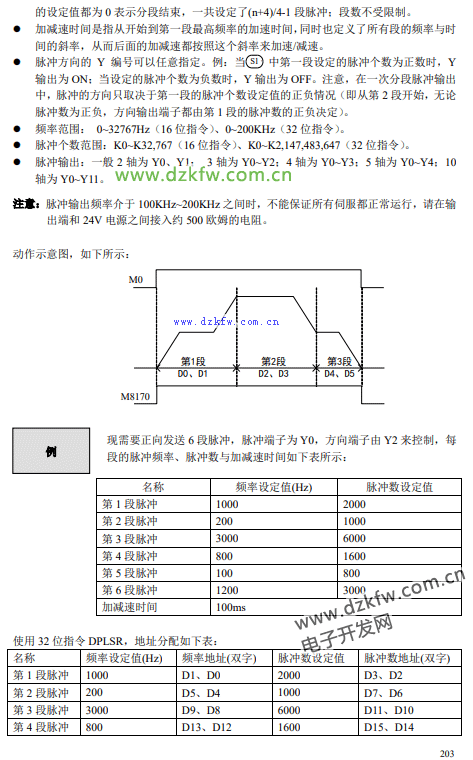

程序執行 脈沖指令位M8170接通 當脈沖輸出完畢 位M8170由ON變OFF
雙字D8170 存儲累計輸出的脈沖輸 雙子D8190存儲當前指令輸出的脈沖數
脈沖的方向只取決于第一段的脈沖個數設定值的正負情況
第一段設定的脈沖個數為正數時，Y 輸出為 ON；當設定的脈沖個數為負數時，Y 輸出為 OFF
