會員注冊一提到變頻器，大家都知道，用它來調速效果很好。其實，用變頻器來控制三相異步交流電機的正反轉，效果也不錯。
現舉一例說明，看下圖：

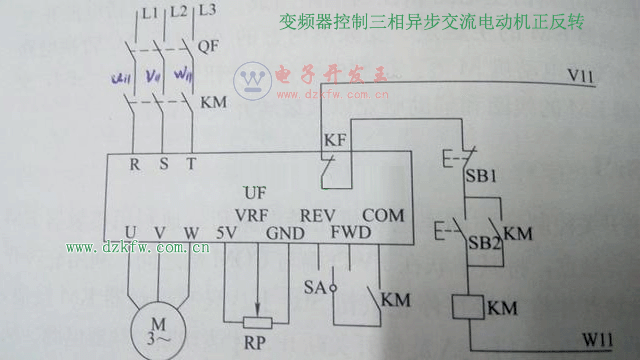

變頻調速電動機正反轉控制電路
上圖為變頻器控制三相交流電機正反轉電路圖。
從圖中可以看出，電路由兩部分組成：負載工作主電路和控制電路。
負載工作主電路是由電源主開關（斷路器）、交流接觸器KM主觸點、變頻器內置交—直—交轉換電路、三相異步交流電動機M等。控制電路由變頻器內置輔助電路，啟動按鈕開關SB2，停止按鈕開關SB1、交流接觸器KM電磁線圈，接觸器常開輻助觸點及電機正反轉選擇開關SA 等。RP為頻率給定信號電位器。
二、變頻器控制三相交流電機正反轉工作過程
見上圖，先合上電源開關QF，控制電路得電，當按下啟動按鈕SB2時，接觸器KM線圈得電吸合并自鎖，連接COM與SA之間的接觸器動合觸點KM閉合。主電路中接觸器主觸點閉合，變頻器輸入端R、S、T得電，變頻器準備工作。
操作選擇開關SA,當SA與FWD接通時，電機正向運轉；當SA與REV接通時，電機反向運轉。需要停機時，將選擇開關SA置于中間位置，變頻器先停止工作。按下停止按鈕SB1，接觸器KM線圈失電復位，接觸器主觸點斷開，切斷三相電源。
若先按下停止按鈕SB1，接觸器線圈失電復位，接觸器主觸點斷開，直接切斷變頻器輸入電源，電機停止工作。
