會員注冊模擬量控制線主要包括輸入側(cè)的給定信號線和反饋信號線，以及輸出側(cè)的頻率信號線和電流信號線。控制電路的抗干擾能力較差，因此必須采用屏蔽線（如圖1所示）。屏蔽層靠近變頻器的一端應接控制電路的公共端(COM)，但不要接到變頻器的地端(E)或大地，屏蔽層的另一端應該懸空，如圖2所示。布線時還應該遵守以下原則：
圖1 屏蔽線

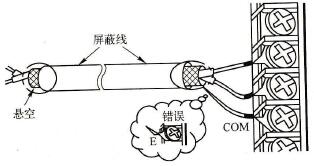

圖2 屏蔽線的接法
(1)盡量離開主電路100mm以上，更不允許主控電路捆綁或放在同一配線槽內(nèi)，如圖3所示。
(2)盡量不和主電路交叉，必須交叉寸，應采取垂直交叉的方式。
(3)模擬量信號線一般耍求采用雙絞雙屏蔽電線。
圖3 主、控電路的錯誤布線
