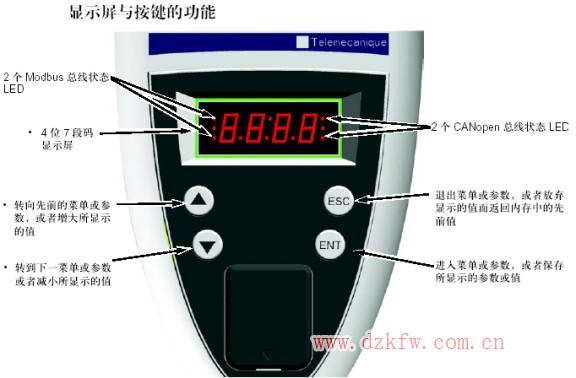

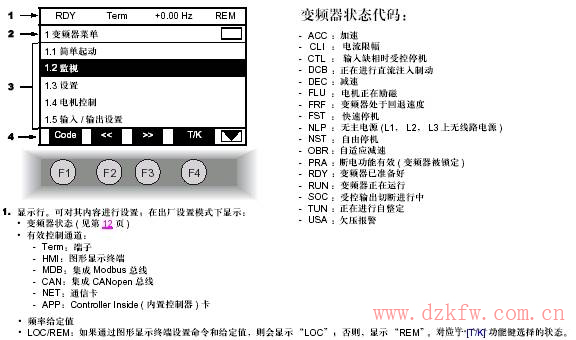

會員注冊施耐德ATV61變頻器操作面板按鍵布置為：

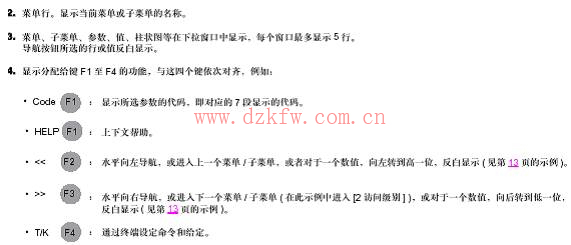

本機集成面板：
通過按鍵操作可以設置、調整并保存參數，下面舉例說明：
假設需要設置SET菜單中的ACC參數，
在rdY狀態（顯示rdY）下，
按“上（下）箭頭”按鍵找到SET菜單（顯示SEt）；
按“ENT”按鍵進入，按“上（下）箭頭”按鍵找到ACC參數（顯示ACC）；
按“ENT”按鍵進入ACC參數的設置，顯示“15.0”（出廠設置或之前被設置過的值）；
按“上（下）箭頭”按鍵修改數值，將其改為想要設置的值（比如需要改為26.0）；
按“ENT”按鍵，保存修改過的參數值，屏幕閃爍一次表示保存成功；
按“ESC”按鍵退回到ACC參數（顯示ACC）；
按“ESC”按鍵退回到SET菜單（顯示SEt）；
按“ESC”按鍵退回到準備狀態（顯示rdY）。

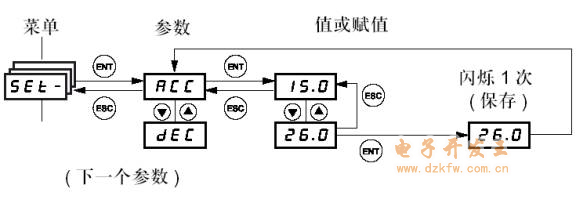

參數設置完畢，如下流程圖所示。

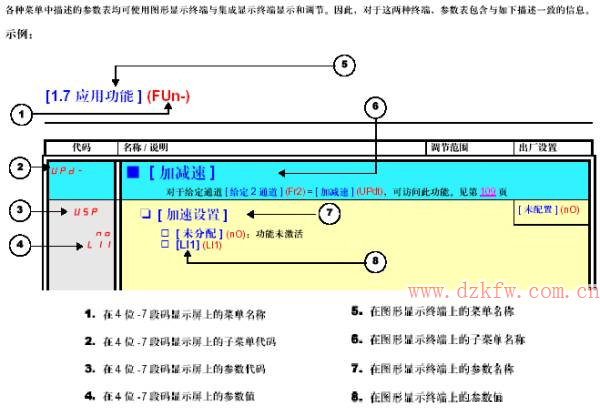

其他參數的設置可參照這個流程。具體可設置的參數內容和設置方法請參閱產品 ATV61用戶手冊 。
對于常規應用，變頻器設置步驟一般為：
1、 宏配置
2、 設置電機銘牌數據
3、 電機自整定（自學習）
4、 設置保護類參數
5、 根據控制要求定義邏輯端子
6、 根據工藝或負載要求設置通用參數
7、 試運行，根據運行情況調整變頻器控制參數
下面對上述步驟進行詳細講解。
1、 宏配置：

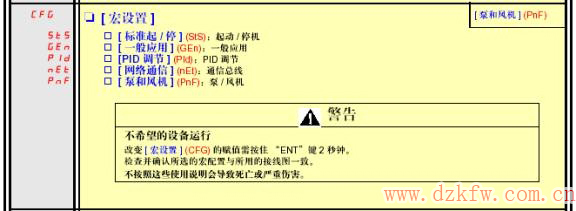

針對不同負載的控制要求，施耐德變頻器預先定義了宏配置，定義了I/O端子的初始功能。
ATV61出廠宏配置為“泵和風機”，I/O配置如下：
更改宏配置，可在“1.1簡單啟動菜單”下修改。
如有需要，也可以單獨重新配置端子定義，此時的宏配置為用戶定制宏。
2、 設置電機銘牌數據

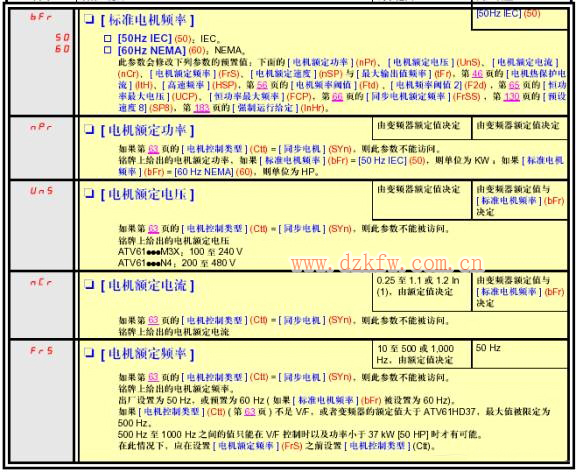

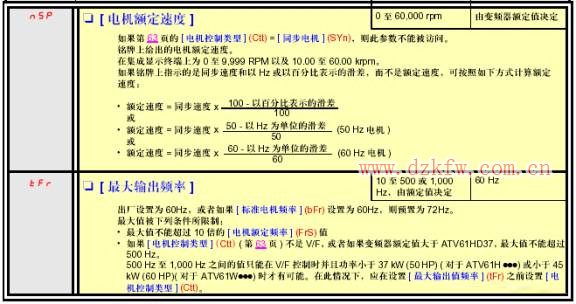

在“1.1簡單設置”或“1.4電機控制”菜單中設置有關電機的名牌數據：額定電壓、額定頻率、額定電流、額定轉速、功率因數等。
3、 電機自整定（自學習）
設置好電機銘牌數據后，可以對電機進行自整定（自學習）。
具體操作為：進入“1.1簡單設置” 或“1.4電機控制”菜單，進入自整定（tUn）參數，選中“請求自整定（YES）”，按“ENT”按鍵，變頻器自動對電機進行自整定。如果自整定成功，屏幕顯示“電阻已整定（done）”，否則顯示“no”。
需要注意的是：自整定應在沒有命令激活的情況下進行。
4、 設置保護類參數
設置各種保護類參數，如“1.4電機控制”菜單中的CLI電流限幅參數等
需要注意：當變頻器功率與電機功率不匹配時，更應注意關于保護方面的參數，以免保護不當，造成設備的損壞。
5、 根據控制要求定義邏輯端子
I/O端子的功能已經在宏配置的時候被初步分配。當這些配置無法滿足控制要求時，可以在I/O菜單（顯示I_O）中更改相應端子的定義。
I/O端子可被定義為各種功能，詳細內容請參閱ATV61用戶手冊。
6、 根據工藝或負載要求設置通用參數
根據具體應用情況，需要設置的參數，一般在“1.1簡單設置”菜單或“1.3設置”菜單中，比如：加速時間ACC、減速時間DEC、低速頻率LSP、高速頻率HSP等。
具體參數請參閱ATV61用戶手冊。
7、 試運行，根據運行情況調整變頻器控制參數
上述設置完成后，可以起動變頻器進行試運行。
初次運行時應短暫運行，注意檢查電機旋轉方向。
如果電機轉向不正確，可在“1.1簡單設置”菜單或“1.4電機控制”菜單中修改PHr參數。
根據負載運行情況，有針對性的進行其他參數的調整。
