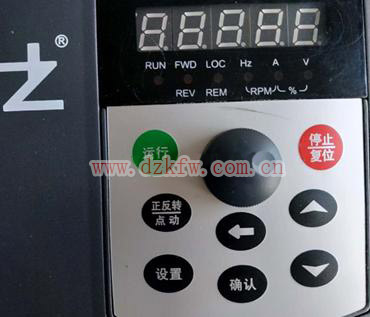

一、操作面板給定頻率
操作面板給定頻率是指操作變頻器面板上有關按鍵來設置給定頻率，具體操作過程如下
a．用“設置”鍵切換到頻率設置模式。
b．用“▲ ”和“▼”鍵設置給定頻率值
c．用“確認”鍵存儲給定頻率。
二、電壓給定頻率
電壓給定頻率是指給變頻器有關端子輸入電壓來設置給定頻率，輸入電壓越高，設置的給定頻率越高，電壓給定可分為電位器給定、直接電壓給定和輔助給定。

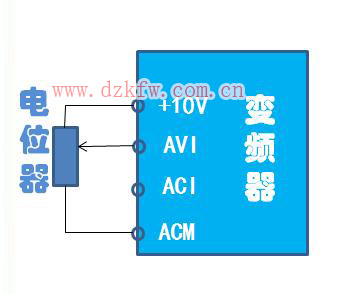

1、電位器給定方式
給變頻器+10V、AVI、ACM端子按下圖示方法接一個1／2W，1kQ的電位器，通電后變頻器AVI腳會輸出10V電壓，調節電位器會使AVI腳電壓0～10V范圍內變化，給定頻率就在0～50Hz之間變化。

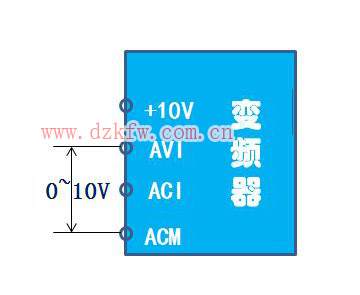

2、直接電壓給定方式
該方式是在AVI、ACM端子之間直接輸入0～10v電壓，給定頻率就在0～50Hz之間變化。
三、電流給定頻率
電流給定頻率是指給變頻器有關端子輸入電流來設置給定頻率，輸入電流越大，設置的給定頻率越高。電流給定頻率方式如下圖所示。要選擇電流給定率方式，需要將電流選擇端子AU與SD端接通，然后給変頻器端子4輸入4～20mA的電流，給定頻率就在0～50H之間變化。
