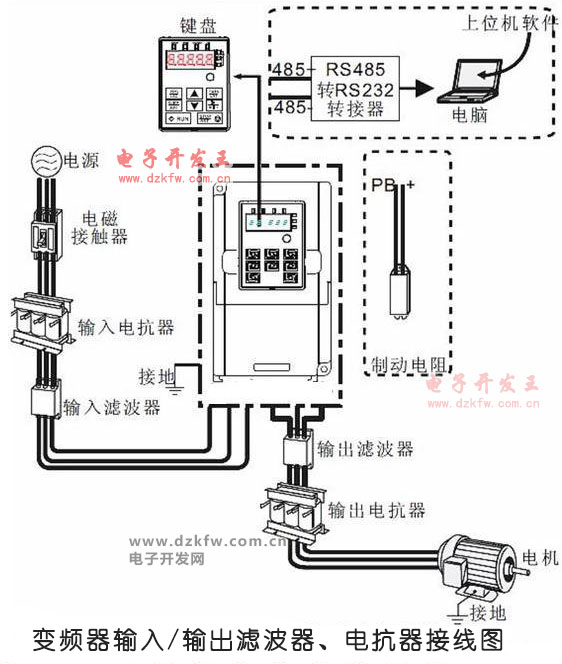

會員注冊對于變頻器功率比較大，且控制要求比較嚴格的場所，需要加進線、出線電抗器；此時與之配套還要加輸入/輸出濾波器才能夠達到最佳效果。如下圖所示。
在輸入側加入電抗器主要是為了防止電網高壓輸入時，大電流流入變頻器R、S、T輸入電源回路而造成三相橋式整流部分元器件損壞，與此同時，加入電抗器后，可以同時改善輸入側的功率因數。

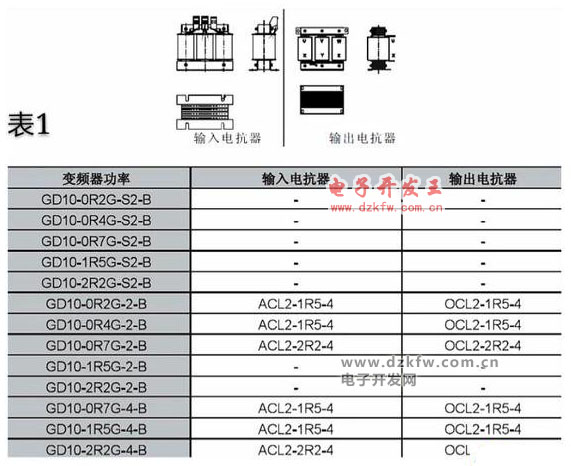

在變頻器的輸出側加裝輸出電抗器的主要目的是，由于變頻器與所驅動的電動機距離超過50米，且由于電纜太成，對地形成一個電容量比較大的寄生振蕩效應，而導致漏電電流過大，使變頻器自己容易發生頻繁過流保護，同時也兼顧和避免電動機的絕緣性能的損壞。下圖表是英威騰變頻器所羅列的變頻器配置輸入/輸出電抗器的對照表。

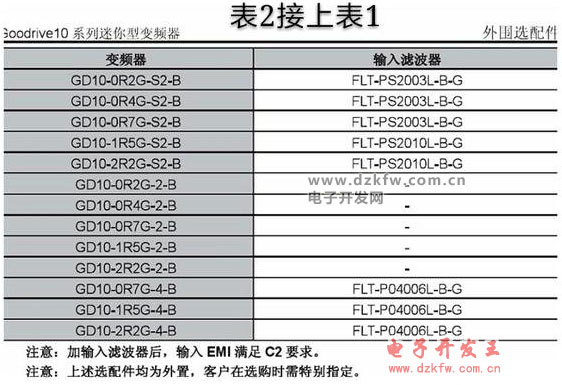

表1中對小功率變頻器沒有安裝輸入輸出電抗器的必要。表2接表1。

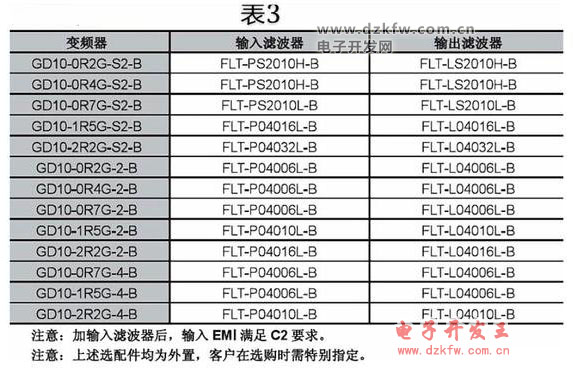

對于在變頻器的輸入電抗器側后面安裝輸入濾波器也是有講究的；輸入濾波器安裝后，它可以使變頻器最大限度的減少通過電線干擾周圍其它電氣設備；而輸出濾波器主要是減小由于變頻器和電動機之間電纜造成的無線電噪聲以及導線的漏電電流。詳細的輸入/輸出濾波器的選擇見下表。
至于所使用的變頻器，如果想安裝上述電抗器、濾波器，可以向變頻器生產廠家尋求技術幫助，索取用戶使用手冊。
