在日常生活中常常會用到電池這東西，但電池的質(zhì)量、壽命等各種問題，我們又應(yīng)該怎么去判斷？這成為最主要的問題。

1. 影響蓄電池質(zhì)量的技術(shù)問題

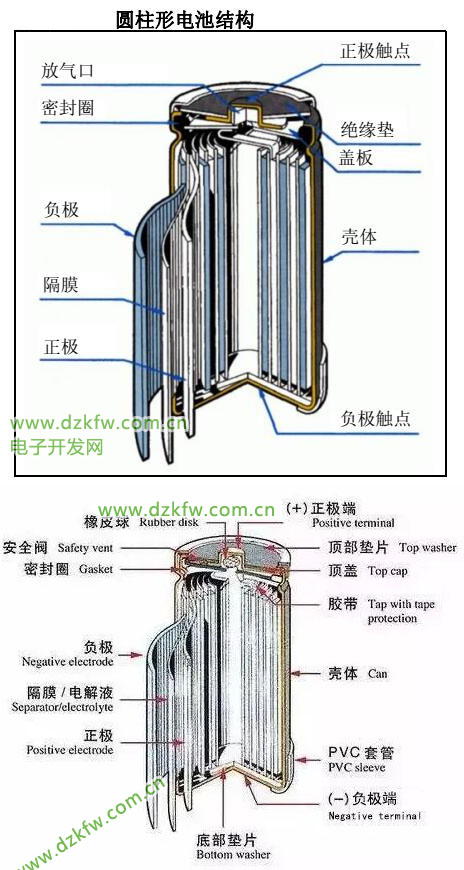

   　　1)電池構(gòu)成 　　VRLA電池由正極板、負(fù)極板、AGM隔膜、正負(fù)匯流條、電解液、安全閥、蓋和殼組成。其中正極板柵厚度、合金成份、AGM隔膜厚度均勻性、匯流條合金、電解液量、安全閥開閉壓力、殼蓋材料、電池生產(chǎn)工藝等對電池壽命和容量均勻性具有重要影響。

   2)板柵合金 　　VRLA電池負(fù)板柵合金一般為Pb-Ca系列合金，正板柵合金有Pb-Ca系列、Pb-Sb(低)系列和純Pb等，其中Pb-Ca、Pb-Sb(低)合金正板柵電池浮充壽命相近，但循環(huán)壽命相差較大，對于經(jīng)常停電地區(qū)選用低銻合金電池可靠性好。

   　　3)板柵厚度 　　極板的正板柵厚度決定電池的設(shè)計壽命。

   4)安全閥 　　安全閥是電池的一個關(guān)鍵部件，具有濾酸、防爆和單向開放功能， YD/T7991 996規(guī)定安全開閉壓力范圍為1-49kPa，但是，對于長壽命電池，必須考慮單向密封，防止空氣進(jìn)人電池內(nèi)部，同時防止內(nèi)部水蒸氣在較高溫度下跑掉。

   5)AGM隔膜 　　隔膜孔隙率和厚度均勻性，直接影響隔膜吸酸飽和度和裝配壓縮比，從而影響電池壽命和容量均勻性。

   6)殼蓋材料 　　VRLA電池殼蓋材料有PP、ABS和PVC，PP材料相對較好。

   7)酸量和化成工藝 　　分為電池化成和槽化成兩種，電池化成可以定量注酸并記錄每個電池單體化成全過程數(shù)據(jù)，能準(zhǔn)確判斷每個出廠電池綜合生產(chǎn)質(zhì)量狀況，但化成時間較長。槽化成是對極板化成，化成時間短，極板化成較充分，但對電池組裝質(zhì)量不能通過化成過程數(shù)據(jù)記錄判斷。

   8)涂板工藝 　　涂板工藝要保證極板厚度和每片極板活性物質(zhì)的均勻性。

   9)密封技術(shù) 　　VRLA電池密封技術(shù)包括極柱密封、殼蓋材料透水性、殼蓋密封和安全閥密封。

   10)氧復(fù)合效率 　　AGM電池具有良好的氧復(fù)合效率，貧液狀態(tài)下按有關(guān)標(biāo)準(zhǔn)測試氧復(fù)合效率一般大于98%，因此具有良好的免維護(hù)性能。



2. 影響蓄電池壽命的環(huán)境因素

   1)環(huán)境溫度 　　蓄電池正常運行的溫度是20～40℃，最佳運行溫度是25℃。當(dāng)溫度每升高5℃，蓄電池的使用壽命降低10%，且容易發(fā)生熱失控。

   　　2)環(huán)境濕度 　　蓄電池的運行濕度應(yīng)該在5～95%(不結(jié)露)之間，環(huán)境濕度過高，會在蓄電池表面結(jié)露，容易出現(xiàn)短路;環(huán)境濕度過低，容易產(chǎn)生靜電。

   　　3)灰塵 　　灰塵過多，容易使蓄電池短路，安全閥堵塞失效。

3. 蓄電池失效模式

   1)電池失水 　　閥控式鉛酸蓄電池不逸出氣體是有條件的，即：電池在存放期間內(nèi)應(yīng)無氣體逸出;充電電壓在2.35V/單體(25℃)以下應(yīng)無氣體逸出;放電期間內(nèi)應(yīng)無氣體逸出。但當(dāng)充電電壓超過2.35V/單體時就有可能使氣體逸出,此時電池體內(nèi)短時間產(chǎn)生了大量氣體來不及被負(fù)極吸收，壓力超過某個值時，便開始通過單向排氣閥排氣，排出的氣體雖然經(jīng)過濾酸墊濾掉了酸霧，但畢竟使電池?fù)p失了氣體(也就是失水)，所以閥控式密封鉛酸蓄電池充電不能過充電。

   　　2)負(fù)極板硫酸 當(dāng)閥控式密封鉛酸蓄電池的荷電不足時，在電池的正負(fù)極柵板上就有PbSO4這一現(xiàn)象稱為活性物質(zhì)的硫酸化，硫酸化使電池的活性物質(zhì)減少，降低電池的有效容量，也影響電池的氣體吸收能力，久之就會使電池失效。

   3)正極板腐蝕

   由于電池失水，造成電解液比重增高，過強(qiáng)的電解液酸性加劇正極板腐蝕。

   　　4)熱失控 　　熱失控是指蓄電池在恒壓充電時，充電電流和電池溫度發(fā)生一種累積性的增強(qiáng)作用，并逐步損壞蓄電池。從目前蓄電池使用的狀況調(diào)查來看，熱失控是蓄電池失效的主要原因之一。熱失控的直接后果是蓄電池的外殼鼓包、漏氣，電池容量下降，嚴(yán)重的還會引起極板形變，最后失效。浮充電壓是蓄電池長期使用的充電電壓，是影響電池壽命至關(guān)重要的因素。一般情況下，浮充電壓定為2.23 ~ 2.25V/單體(25℃)比較合適。

4. 蓄電池在后備電源運行中存在問題

   　　1)蓄電池壽命無法達(dá)到設(shè)計要求 　　在實際中，蓄電池在三年時就會出現(xiàn)嚴(yán)重劣化，使用超過5年的蓄電池很少。原因是在使用中對蓄電池沒有有效、合理地進(jìn)行管理以及維護(hù)，造成蓄電池在早期出現(xiàn)劣化，并且沒有及時發(fā)現(xiàn)落后電池，致使劣化積累、加劇，導(dǎo)致蓄電池過早報廢。

   　　2)對蓄電池的運行情況、性能狀況不明 　　蓄電池組中如果有落后的蓄電池，可以通過一定深度的放電、充電循環(huán)，在一定程度上減少落后的差別。但由于沒有良好的管理手段，對于蓄電池內(nèi)部性能參數(shù)，如蓄電池的內(nèi)阻、當(dāng)前的剩余容量，無法十分清楚地了解，所以相應(yīng)的措施就無法實施。

   　　3)對于單體電池而言，充電機(jī)制可靠性需要完善 　　由于目前國內(nèi)直流系統(tǒng)的充電機(jī)制不是非常的完善，在實際中存在電壓漂移的情況，蓄電池長期處于浮沖狀態(tài)，如果浮沖電壓偏離正常的范圍，就會造成蓄電池的過充或欠充，長期的過充或欠充對于蓄電池的性能影響非常大。

   　　4)單體電池之間不均衡 　　目前蓄電池組由數(shù)量很多的單體電池組成，實際運行中存在單體電池之間充電電壓、內(nèi)阻等差異較大的情況，特別是在浮充下，這種不均衡現(xiàn)象顯得非常嚴(yán)重。個別落后電池充電不完全，如果沒有及時發(fā)現(xiàn)并處理，這種落后就會加劇。如此反復(fù)，這種不均衡就加重，致使落后電池失效，從而引起整組蓄電池的容量過早喪失。

   　　5)無人值守站點的維護(hù)工作缺乏良好的管理監(jiān)測手段 　　對于許多無人值守的站點，由于沒有網(wǎng)絡(luò)管理監(jiān)測的手段，對于蓄電池的維護(hù)更加薄弱，特別是對于蓄電池的運行情況以及性能狀況，不能清楚的了解。大量的維護(hù)與管理工作由人工進(jìn)行，同時數(shù)據(jù)的整理與分析需要維護(hù)人員有較強(qiáng)的專業(yè)知識。

   　　6)蓄電池終止壽命無法提前判斷以及蓄電池的更換缺乏科學(xué)的依據(jù) 　　我們對于蓄電池的壽命終止，希望能夠提前作出判斷，為蓄電池的更換贏得時間。但目前對于蓄電池壽命的終止，沒有一個可靠的手段，僅僅根據(jù)多年的經(jīng)驗來進(jìn)行。所以在實際中，往往是蓄電池放電的容量低于最低要求后，才在放電中發(fā)現(xiàn)蓄電池的壽命終止。
