會員注冊 農網特點面廣點多，農網改造是以降低線損，從而降低農村電價，改造具體到居民的進戶箱，改造后進戶箱將成為居民與電力部門的產權分界點，所以本次改造是對農網體制的重大改革，保證今后電網更加合理、安全、經濟，同時也緊密了電力部門和用戶的關系，農網改造的方案必須完善可靠。針對農村用電的復雜性，一般要求：
(1)要求所有用電設備外殼接地；
(2)裝設漏電末級保護，以保證廣大用戶的人身安全；
(3)線路進行多處的重復接地。
根據我們的經驗推薦兩種接線供參考。
1、TN－C接地系統

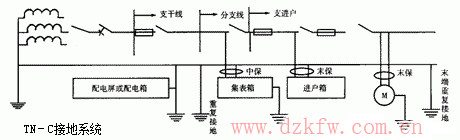

TN－C系統接線如圖1所示，具體接地情況如下：
圖1 TN-C系統
(1)用電設備依靠漏電末級保護進行保護；
(2)取消漏電總保，增加漏電中保；
(3)保護接地的電阻在符合《低壓規程》“12.4.6”的前提下必須足夠小；
(4)配電屏、控制屏接地接零，分支箱、計量箱、用電設備接地。
2、TN－S三相五線制系統
在這個系統中，中性線與保護線是分開的，接線如圖2所示，具體接地情況如下：
圖2 TN-S三相五線制系統
(1)N點直接接地，N線重復接地，保護零線與N線共同接地，且重復接地；
(2)設漏電末級保護；
(3)保護零線除在中性點接地與工作零線相連外，不允許其他地方相連。
農網改造事關重大，不能有半點疏忽，各地區應根據地方實際選擇一安全可靠的系統接線。以上推薦方案僅供參考，同時我們還必須注意以下一些問題：
(1)表箱內安裝的漏電保護開關必須可靠，要有足夠開斷短路電流的能力；
(2)保護、工作接零系統上零線不允許裝設開關或保險；
(3)農網改造嚴格控制供電半徑在500 m以內，線路重復接地數不少于3處；
(4)配電箱、計量箱裝設電流表，嚴格控制三相負荷的平衡度，從規劃到設計施工均應引起重視，在規程要求25％的中線電流內，做到盡可能小，并能有不同季節的負荷記錄，及時地調整負荷分配。推廣使用配變監測儀；
(5)總(分支)開關的保護應校核至線路末端動作，應該說在500 m控制范圍內，實現是比較容易的；
(6) 條件許可的地區，電壓架空線路推廣使用絕緣線；
(7) 零線應與相線同截面，工作零線與保護零線應有不同的色標；
(8) 要求每年測試配變的中性點接地電阻，發現電阻超過規定值的20％及以上時，應增加接地體。
