會員注冊電表的接線形式很多，有單相電表的接法，也有三相電表的接法；有直接接線式，也有經過電流互感器和電壓互感器接線的。但是總的來說，只有兩種回路：電壓回路和電流回路。電表接線的一般原則是：電流線圈與負載串聯，或接在電流互感器的二次側，電壓線圈與負載并聯或接在電壓互感器的二次側。

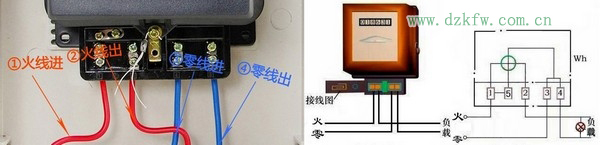

單相電表接線圖
單相電表的接線相對簡單明了。在低電壓小電流線路中，電表可直接接在線路上，如圖（A）所示。電表端蓋（即圖中標有1、2、3、4的那一排方框）都畫有接線圖，對于低電壓大電流中的線路中，電表電流線圈經電流互感器與負載相連，如圖（B）所示。國產DD862系列單相電表。
三相電表接線圖
三相電表有三相三線有功電表和三相四線有功電表之分。
- 三相三線有功電表的接線：三相三線有功電表（機械表）有兩個驅動部件組成，兩個鋁盤固定在一個轉軸上，稱二元件電表。對外共有8個接線端。其接線圖如右圖所示，（a）為直接接入，（b）為經過電流互感器接入的接線方法；
- 三相四線有功電表的接線：三相四線有功電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上最大的不同是其共有11個這么多接線端，此電表常用在動力和照明混合的供電電路。接線圖如下：
上圖（左）為三相四線有功電表直接接入，火線U、V、W分別接在1、4、7端，3、6、9端接負載，零線接10號端，11號端接負載另一端。

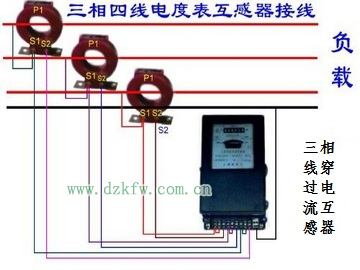

上圖（右）為三相四線有功電表經電流互感器接入，火線U、V、W分別接電流互感器一次側首端L1，一次側末端L2端接負載，電度表1、4、7端分別接電流互感器二次側首端K1,3、6、9端分別接二次側末端K2，電表2、5、8端分別接電流互感器一次側L1端，其連片應拆下。為保證安全，電流互感器二次側末端K2應分別接地。右圖為接線圖的模擬演示，大家注意電流互感器與電表的接線。
