會員注冊 對于單相交流電，只有一條火線一條零，我們平常接設備線的時候比如接燈，接插座，因為交流電不分正負極，所以接線的時候可以不按順序接，也就是火線接在設備的零線上，零線接在設備的火線上也能正常使用。那么對于三相交流電是否也可以這樣不按順序接線的，答案是肯定是不可以，要是可以我也不用寫這個了。

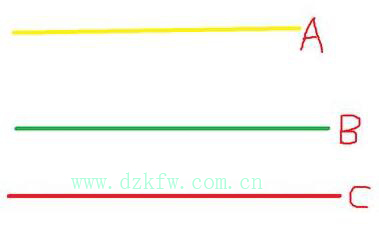

三相交流電是有三條火線的，所以總要區分開來，三條火線分別叫A相，B相,C相。但三條都是火線怎么知道那條是A相或B相呢？為了區分這個所以用三個顏色分別代表A,B,C相。黃色代表A相，綠色代表B相，紅色代表C相。這三個顏色的順序作為電工必須記住的，就像要記住單相交流電火線為紅色一樣，而三相電你要記位三個顏色，其實這三個顏色的順序是很容易記的，（黃綠紅）一起念有沒有特別像一個明星的名字王立宏。反正我是這樣記的，從來沒有搞錯過，當然你不喜歡的話你也可以用自己的方法去記。
三相交流電的接法有二種，分別為三角形接法和星形接法，我們先說一下三角形接法，在工廠中這個是用得最多的，供電局聽說也是用這個來輸送電網的。什么是三角形接法呢？

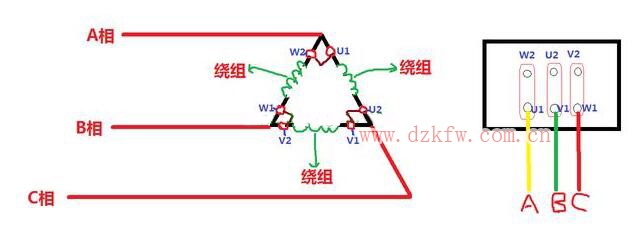

三角形接法是將各相電源或負載依次首尾相連，并將每個相連的點引出，作為三相電的三個相線，看下圖：
先不說別的，單單看上圖黑線是不是很像一個三角形啊，所以叫三角形接法不是隨便說的。對看過我昨天寫的三相交流電的人來說這個圖應該很容易理解。從圖中也可以看出三相交流電機是有三個繞組的（綠色的部份表示繞組），每個繞組首尾各一條線，分別和另外一個繞組依次首尾相連，繞組的W2和另外一個繞組U1相連接組成A相，V2和W1相連接組成B相，U2和V1組成C相。從圖中看就是把三個繞組串聯起來，然后在每個相連的點引出作為三相電的三個相線也就是A相B相C相。而且也沒有零線引出。這樣接有什么好處呢？
在前面我們說過相電壓是火線和零線之間的電壓，線電壓是火線和火線之間的電壓，采用這種接法少了條零線，沒有了零線是不是也代表著沒有相電壓了。這種說法是不正確的，你可以說沒有零線，但并不是沒有相電壓，只能說相電壓等線電壓。因為在電機內部也就是繞組，每相線圈的電壓，就是相電壓，所以說就算沒有零線相電壓還是存在的，也可以看見相電壓和有沒有零線沒有關系。
所以采用三角形接法電機外的三相線電壓等于繞組的電壓也就是380V，線電流等于相電流的約1，73倍，電機內部電壓達到最大值，電流甚至還高出1.73倍，功率是不是也能達到最大值，所以大功率的電機都是用三角形接法的。還有一個好處因為沒有零線，所以供電局拉電網的時候是不是只要拉三條線就可以了，也是就平常所說的三相三線制指的就是這個，少拉了一條線都不知道省了多少成本。你在外面看到的線路只有三條線那就是用三相三線制系統，也就是電廠發電機采用的是三角形接法。

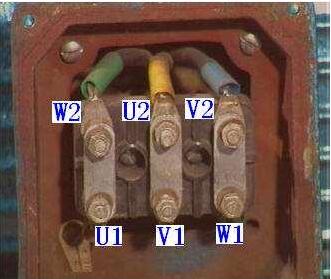

如果覺得接線難接也不要緊，其實現實中的電機都是把每相的端子已經接好的，你只要把電線的ABC相分別接電機上ABC相上就可以了，就像下圖。
但你要是要維修的話就要牢記。就算你記不住你也要記住三角形接法中線電壓和相電壓的關系，還有電流，記得三角形接法是用在大功率上的。
如果不小心接錯了，把三相的順序搞亂了會怎么樣呢，要是不按順序接的話電機會反轉，如果電機是用來抽水的那就抽不上水。如果反轉了怎么辦呢，比如你接成了ACB，電機反轉了，只要把三條火線任意二條調換過來，你可以把A和C或A和B或B或C的接線調換過來，這樣電機就正轉了。只要是用三相電的，而且不管在什么時候，你接完線你都要開機一下是否正轉，要是反轉就調火線，因為就算你按順序接對了，廠家和供電局那邊的人未必接對，我們這邊外邊線路每次停電維修一次，我們就暗罵一次供電局，每次通電后我們廠的電機全反轉，每次都害我們加班調相。有些電機反轉很容易損壞的，所以不管什么情況下，就算是新機，接完線也要試一下機。
