會員注冊變壓器同名端接錯有這么幾種情況：
一、普通的變壓器，初級與次級的同名端，接反了以后，相位差了180度。這對于普通的照明來說是不受影響的，
二、如果是對相位要求較嚴的電路就不行了，如可控硅就可能造成不觸發。
三、如果是兩個變壓器并聯使用，同名端接反了，那后果就嚴重了，因為兩個變壓器的輸出差了180度，就相當于兩個電源串聯，對于這個回路來說電壓是二倍，電阻是兩線圈的阻抗，電流將大到上燒毀這兩個變壓器。

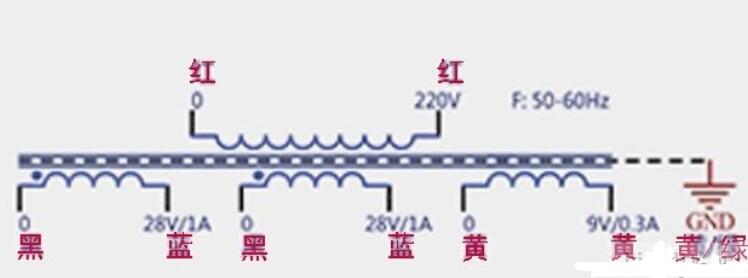

如何判斷變壓器同名端（相位）一般，變壓器在使用時如果需要區分同名端的話，在制作的時候都會要求標記出來。同名端在電路原理圖上通常用一個“*”來表示或者一個點來表示。在制作變壓器的過程中，同名端即指不同線圈的線頭，或者線尾（線圈的繞向必須相同）。同名端的判定對某些特殊的應用情況有重要意義，在進行電壓串、并聯的時候也有重要的意義，只有先判定好了同名端之后才能進行串并聯。對于變壓器上有同名端標記的情況來講很簡單，只要根據標記連接即可。

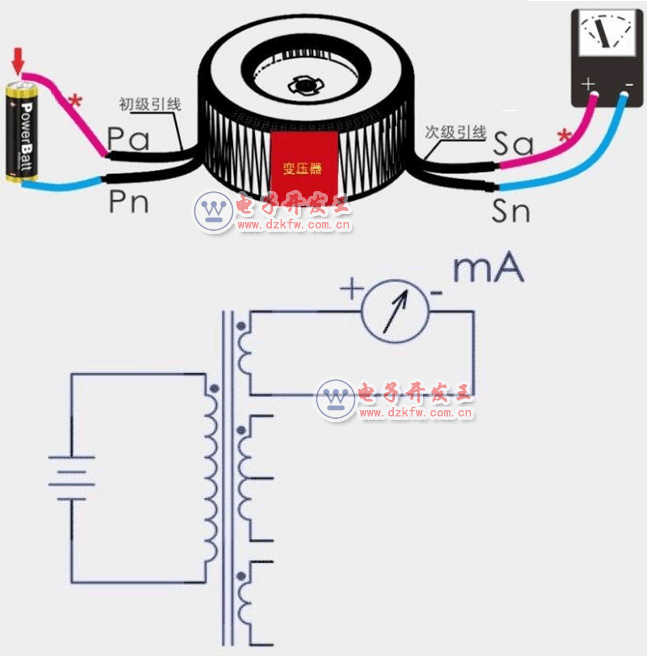

如果什么標記都沒有了，可以自行判斷，現場老工人經常說的“花進花出”的意思是初級側電流從某端流進，次級側電流就從同極性端流出。所以你用1.5V電池的負 極接至初級側的Pn端，次級側萬用表直流電壓檔（或毫安檔）的正端接于變壓器Sa端，表的負端接于Sn端，當電池的正極接通變壓器初級側Sa端的一瞬間，表計指針應該正方向擺動（即電流從Sa經過萬用表流向Sn），那么就說明Pa和Sa是同極性端。因為極性端在圖紙上都用星花“*”表示，所以為了好記就有“花進花出”一說。如果碰到變壓器有多組電壓的，也是一樣的判斷方法。根據測試的結果將同名端一一標記，即可得到想要的結果。
