會員注冊 比如同一條電線的頭與尾，它們電位始終相等，那么它們的編號是一樣的。同樣，一條電線經過了開關。雖然開關在接通的時候兩端電位相等，但是在斷開時電位可能不一樣，所以開關兩端的編號也是不一樣的。
為了便于維修和區別，交流電路和直流電流編號方法有一定的區別。我們先來說一下交流電路的編號方法。
交流電路編號規則
1. 主回路
在三相電路中，用個位數表示相序；字母表示功能線；百位表示電源回路。
比如：L表示火線，N表示中性線；U、V、W表示三相設備的接線端子；L1、L2、L3表示三相火線；1L1、1L2、1L3表示第一個回路的三相火線； 2L1、2L2、2L3表示第二個回路的三相火線。
2. 控制回路（二次回路）
編號一般采用字母和數字組合來表示該回路的作用及性質，有時候也采用純數字來表示。對于字母的含義，這個和電氣元件名稱與符號里的字母一樣。
如果控制線路只有一個回路，那我們可以用一位數或者兩位數來編號。以能耗元件（線圈、指示燈等）為分界點，上（左）端用奇數順序（1、3、5…）來編號，下（右）端用偶數順序（2、4、6…）來編號。
如果一位數不夠用，那就用二位數來湊。比如某回路編號從1開始（1、3、5…），一直編到數字9還不夠用，這時繼續加一位數編，比如11、13、15…

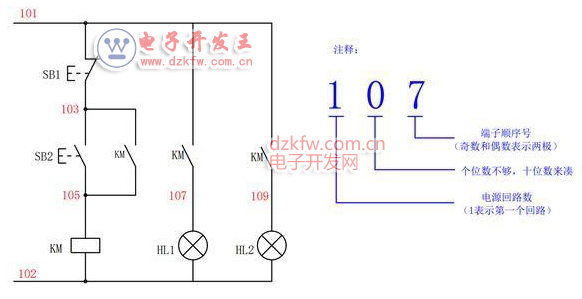

如果二次回路有多個電源（回路）供電，就用百位數來區別不同回路。個位數和十位數和單回路編號方法一樣。
