會員注冊在這里說一個誤區，那就是很多朋友都覺得當三相四線用于單相回路時，零線的電流是三根火線電流數值相加。其實這是不對的！
當三相四線用于單相回路時，零線電流確實是三相火線電流之和，但不是三根火線電流數值相加。為什么呢？主要是我們還忽略了一個問題，電流是一個除了有大小以外還有方向的物理量。如果三相火線電流大小和方向加起來，那么它的電流是一定等于零線電流的。
各相線路電流分析

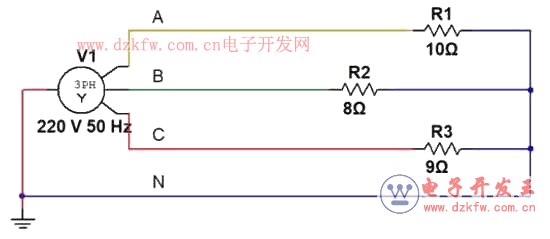

這個怎么理解呢？我們來看一下模擬電路：如下圖所示，某相電壓為220V的三相供電系統，它一共引出四根線A、B、C、N。單相負載R1、R2、R3一端分別接在三相火線上，另外一端接在零線上。

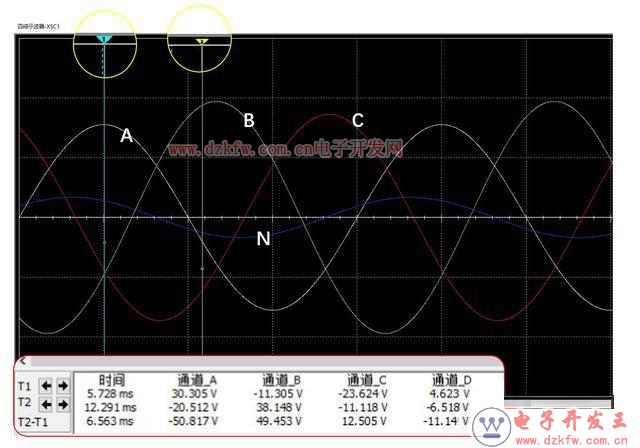

然后我們用示波器來測一下它們?nèi)嚯娏鞑ㄐ螆D（因為示波器只能測電壓波形，所以用電流探針把電流大小按照1：1比例轉化成電壓波形了），得到結果如圖所示：
從上面可以看出：
1. 對于T1時刻，通道A（即A相）的瞬時電流為30.305A，通道B（即B相）的瞬時電流為-11.305A，通道C（即C相）的瞬時電流為-23.624A，通道D（即N線）的瞬時電流為4.623A。
此時，三相火線電流相加總電流為：30.305+（-11.305）+（-23.624）=（-4.624）A，剛好等于零線電流大小。
2. 對于T2時刻，通道A（即A相）的瞬時電流為-20.512A，通道B（即B相）的瞬時電流為38.148A，通道C（即C相）的瞬時電流為-11.118A，通道D（即N線）的瞬時電流為-6.518A。
此時，三相火線電流相加總電流為：（-20.512）+（38.148）+（-11.118）=6.518A，也剛好等于零線電流大小。
總結
從上面波形圖可以看出，在三相四線電路中，零線電流大小并不是三相火線電流數值相加，而是三相火線電流矢量和。
當三相平衡時，三相火線電流矢量和為零，零線上沒有電流通過；當三相不平衡時，不平衡的電流才通過零線流回電源。正常情況下，零線的電流都不可能超過火線電流。
所以在三相四線電路中，不管用電設備是單相還是三相，零線的截面積完全沒有必要大于相線截面積。如果三相四線全部使用220的電，幾乎滿負荷，等徑零線完全能用！
