會員注冊１．２．１自己設計ＩＣ
使用ＩＣ具有絕對的價格優勢。但是，使用市售的ＩＣ難以制作出獨具特色的電路。使用分立半導體器件，能夠作出性能優良的電路，但是在價格方面不具有競爭力。技術人員的氣質就是要通過自己的努力制作出具有競爭力的ＩＣ。
事物總是在不斷發展的。如果說在十多年前只有為數不多的高級技術人員能夠勝任ＩＣ的開發與設計工作的話，而現在對于ＡＳＩＣ（Ａｌｉｃａｔｉｏｎ Ｓｅｃｉｆｉｃ ＩＣ，專用集成電路）來說，至少有約１０００多個單位在進行自行制作ＩＣ的工作。
以前必須采用大型的計算機作為ＩＣ設計的設備，幾年前開始采用工作站，最近發展到在個人電腦上就能夠進行這項工作。這是ＩＣ設計成本降低的原因之一。
在個人電腦上，使用ＩＣ制造廠商提供的器件、程序庫（晶體管、ＦＥＴ等器件的模型），就能夠進行電路的工作模擬。照片１．３就是在電腦上工作的電路模擬器Ｐｓｉｃｅ的一個畫面。
自己也能夠制作ＩＣ。這對于電路技術工作者來說，出人意料地進入了一個新時代。但是能夠使用ＩＣ不等于能夠制作出ＩＣ；獲得好的模擬器也不等于能夠作出ＩＣ。即使在今天，ＩＣ的內部仍然還是晶體管和ＦＥＴ。
所以，不論怎樣，重要的是能夠設計晶體管電路、ＦＥＴ電路。
照片１．３ 電路模擬器Ｐｓｉｃｅ的畫面例（輸入電路圖）
１．２．２模擬電路今后也將采用（ＣＭＯＳ）ＦＥＴ器件
如果將目光投向ＩＣ世界，就會發現最近被稱為ＣＭＯＳＩＣ的器件多起來了。以前的ＩＣ———ＴＴＬ或普通的ＯＰ放大器等叫做雙極ＩＣ。它的內部是雙極晶體管的集合體。但是，最近在數字ＩＣ中，ＴＴＬ不斷地被ＣＭＯＳ數字ＩＣ———ＭＯＳ晶體管的集合體所替代。
眾所周知，ＣＭＯＳＩＣ的特點是低功耗。發展到規模大的ＩＣ———ＬＳＩ，由于消耗功率的緣故人們不得不采用ＣＭＯＳ，這一點已經成為現實。同時，面對模擬電路與數字電路一體化ＬＳＩ的發展趨勢，人們也很自然地趨向于使用ＣＭＯＳ構成模擬電路。

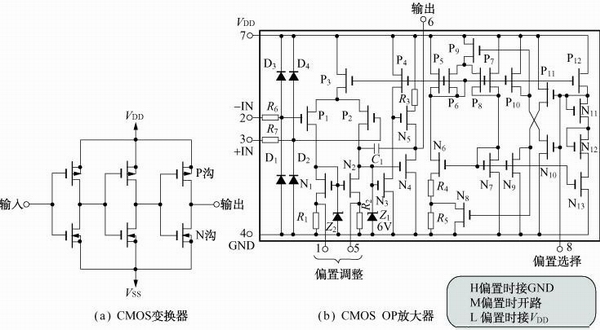

當然ＣＭＯＳ是ＦＥＴ的同類。如圖１．４所示它是Ｐ溝ＭＯＳＦＥＴ與Ｎ溝ＭＯＳＦＥＴ的組合。目前，ＣＭＯＳ模擬電路已經不再是難以獲得的器件。這是因為已經能夠利用ＦＥＴ有條不紊地設計模擬電路，從而解決了大部分問題。
圖１．４ ＩＣ世界中ＣＭＯＳ成為主要器件
ＦＥＴ器件中還有利用ＩＣ化技術開發出的功率ＭＯＳＦＥＴ。這種器件作為不易損壞的大功率開關器件受到人們的關注。
所以晶體管、ＦＥＴ的靈活運用日益成為非常重要的技術。在下面的章節中將觀測ＦＥＴ和晶體管的實際工作波形，并說明它的工作過程。
