會員注冊受控源又稱為非獨立源。一般來說，一條支路的電壓或電流受本支路以外的其它因素控制時統稱為受控源。受控源由兩條支路組成，其第一條支路是控制支路，呈開路或短路狀態;第二條支路是受控支路，它是一個電壓源或電流源，其電壓或電流的量值受第一條支路電壓或電流的控制。受控源可以分成四種類型。
定義
電壓或電流受電路中其它部分的電壓或電流控制的電壓源或電流源，稱為受控源。
受控源是一種四端元件，它含有兩條支路，一條是控制支路，另一條是受控支路。受控支路為一個電壓源或?yàn)橐粋�(gè)電流源，它的輸出電壓或輸出電流(稱為受控量)，受另外一條支路的電壓或電流(稱為控制量)的控制，該電壓源，電流源分別稱為受控電壓源和受控電流源，統稱為受控源。
分類

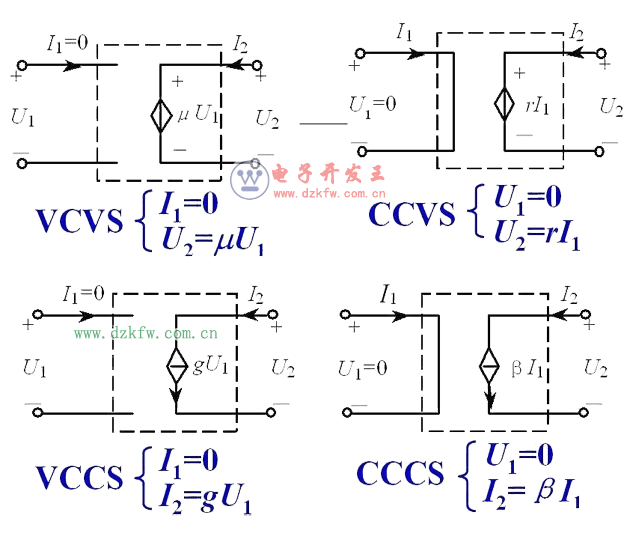

根據控制支路的控制量的不同，受控源分為四種，電壓控制電壓源(VCVS,即是英文Voltage Controlled Voltage Source的縮寫，下同。)電流控制電壓源(CCVS)，電壓控制電流源(VCCS)，電流控制電流源(CCCS)，他們在電路中的符號如上圖所示為了與獨立源相區別，受控源采用了菱形符號表示，圖中控制支路為開路或短路，分別對應于受控源的控制量是電壓或電流。
受控源符號
受控源的功率(如采用關聯方向):
P =U1I1 +U2I2=U2I2 (如圖所示)
應用
在電子電路中廣泛使用各種晶體管、運算放大器等多端器件。這些多端器件的某些端鈕的電壓或電流受到另一些端鈕電壓或電流的控制。受控源可用來模擬多端器件各電壓、電流間的這種耦合關系。
區別
在電路中，受控源與獨立源本質的區別在于受控源不是激勵，它只是反映電路中某處的電壓或電流控制另一處的電壓或電流的關系。
獨立電源是電路的輸入或激勵，它為電路提供按給定時間函數變化的電壓和電流，從而在電路中產生電壓和電流。
受控源則描述電路中兩條支路電壓和電流間的一種約束關系，它的存在可以改變電路中的電壓和電流，使電路特性發生變化。
