會員注冊在伏安法測量電阻的實驗中，由于電流表和電壓表本身的精度及電表本身的電阻，不管電流表是內接還是外接，都不能同時測出流經電阻的電流I和電阻兩端的電壓U的準確值，所以就會存在測量缺陷。
而采用電橋這種用比較法測量電阻的儀器，可以做到更加靈敏與準確。
電橋法測電阻原理
如圖所示：
電橋法測電阻原理及方法詳解
圖1：電橋法測電阻

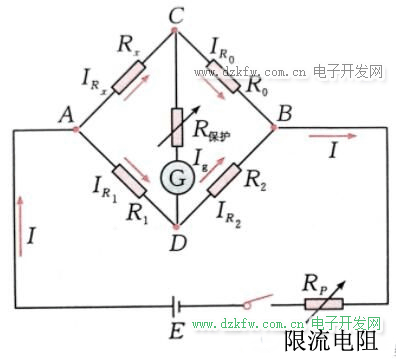

一個惠斯通電橋的原理圖，四個電阻R、R0、R1、R2連成四邊形，稱為電橋的四個臂；四邊形的一條對角線連有電流計，稱為“橋”；四邊形的另一對角線接上電源E，限流電阻Rp用于限制電流的大小，主要目的在于保護電流計和改變電橋靈敏度。
電源接通時，電橋線路中各支路均有電流通過。當C、D兩點之間的電勢不相等時，橋路中的電流Ig≠0，電流計的指針發生偏轉；當C、D兩點之間的電勢相等時，橋路中的電流Ig＝0，電流計指針指零（電流計的零點在刻度盤的中間），這時稱電橋處于平衡狀態，因此電橋處于平衡狀態時有：
根據電橋的平衡條件，如果已知其中三個臂的電阻，就可以計算出另一個橋臂的電阻。因此，電橋測電阻的計算式為：Rx=R1R0/R2。
電路中的元件：
Rp為電阻較大的可變電阻，在電橋不平衡時取最大電阻起限流作用，可以保護電流計；當電橋接近平衡時取最小值，可以提高電流計的靈敏度。
電流計在測量過程中起判斷橋路有無電流的作用，只要電流計有足夠的靈敏度來反映橋路電流的變化，那么電阻的測量結果與電流計的精度無關。
電橋法測電阻的優點：由于標準電阻可以制作得比較精密，所以利用電橋的平衡原理測電阻的準確度會很高，大大優于伏安法測電阻，這也是電橋應用廣泛的重要原因。
