會員注冊一、供水系統的要求及控制線路的組成
1．供水系統對水泵的要求
（1）在高位水箱中設置水位信號器，由水位信號器控制水泵的自動運行。當高位水箱水位達到低水位時，生活水泵啟動向高位水箱注水；當水箱中水位升至高水位時，自動關閉水泵。
（2）為了保障供水的可靠性，生活水泵分為工作泵和備用泵；當工作泵發生故障時，備用泵應能自動投入（簡稱備泵自投）。
（3）應有水泵電動機運行指示及自動、手動控制的切換裝置、備用泵自動投入控制指示。
2．控制線路的組成
該供水系統設置地下水池和高位水箱，地下水池設于大廈底層，高位水箱設于大廈頂層。 水泵供水控制系統原理圖如下圖所示，圖（a）為水泵電動機主電路、電源為交流380/220V；圖（b）為控制電路，由水位信號控制回路、1#～2#電動機控制回路組成，控制電壓分別為交流220 V、交流380 V。

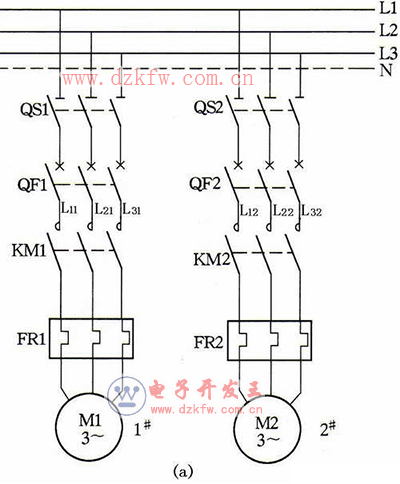

（a）生活水泵的電氣控制主電路

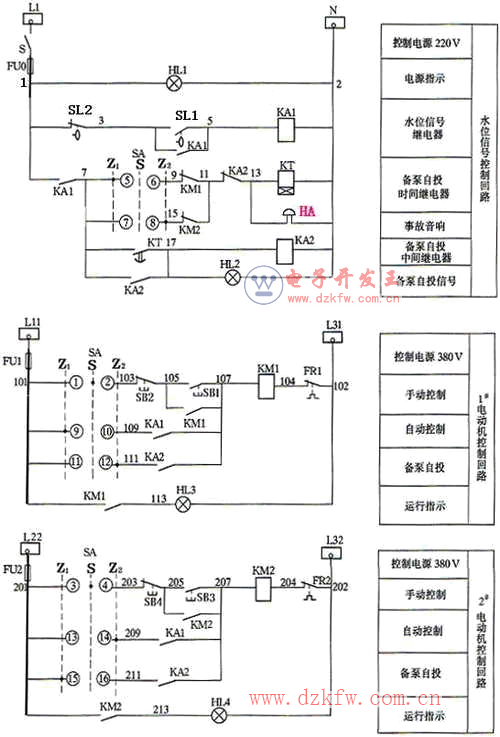

（b）生活水泵的電氣控制的控制電路
生活水泵的電氣控制原理圖
（a）主電路（b）控制電路
二、小功率生活水泵的電氣控制線路的工作原理分析
SA是萬能轉換開關（LW5系列），萬能轉換開關的操作手柄一般是多檔位的，觸點數量也較多。其觸點的閉合或斷開在電路中是采用展開圖來表示，即操作手柄的位置用虛線表示，虛線上的黑圓點表示操作手柄轉到此位置時，該對觸點閉合；如無黑圓點，表示該對觸點斷開。轉換開關觸點閉合表如下表所示，用“×”表示觸頭閉合，無此標記表示觸頭斷開。
轉換開關觸點閉合表
