會員注冊當生活水泵電動機容量較大時通常采用星三角形降壓啟動，鼠籠式異步電動機的降壓啟動方式有自耦變壓器降壓啟動、星三角形降壓啟動等多種降壓方式。下面以星三角形降壓啟動為例說明。此例在高位水箱中設置水位信號器，采用干簧式開關作為水位信號器對電動機進行控制以供生活給水之用。水泵電動機一臺為工作泵，另一臺為備用泵。
1.大功率生活水泵降壓啟動控制線路
該線路由水位信號回路、水泵機組的主回路和控制回路構成，如下圖所示。圖中采用了SA1和SA2兩個轉換開關，兩臺泵可分別選擇自己的工作狀態，使控制具有靈活性。受屋頂高位水箱水位開關的控制，低水位啟泵，高水位停泵。

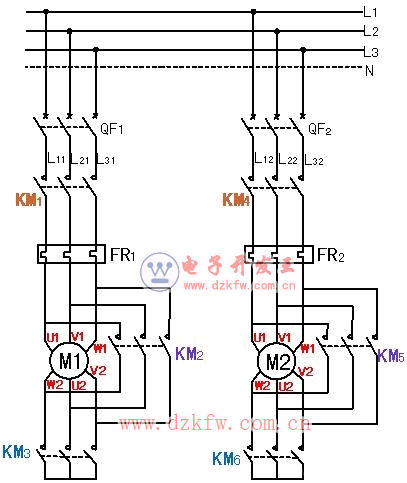

生活水泵星-三角形降壓啟動控制線路（一）
（a）主電路

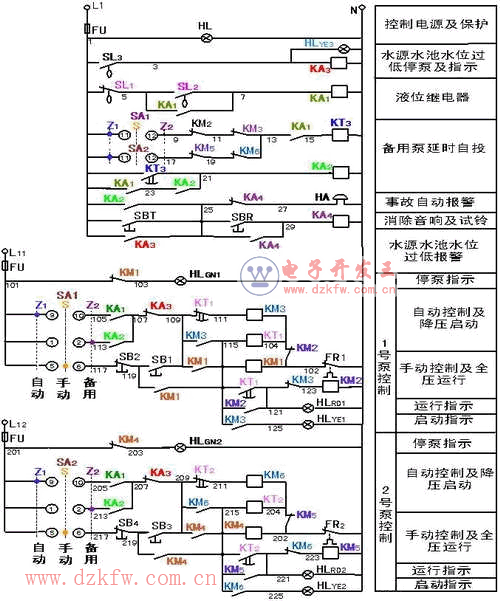

生活水泵星-三角形降壓啟動控制線路（二）
（b）控制電路
2.大功率生活水泵降壓啟動控制工作原理分析
（1）自動控制
將轉換開關SA2轉至“自動（Z1）”位，其觸點9-10、11-12接通，其它觸頭斷開；將轉換開關SA1轉至“備用（Z2）”位，其觸點1-2接通，M2為工作泵，M1為備用泵，控制過程如下。
①正常工作時的控制
如果屋頂高位水箱水位在低水位時，浮標下降，對應于SL2處，SL2動合觸點閉合，水位信號電路的中間繼電器KA1線圈得電，其動合觸頭閉合，接通205–207點，使接觸器KM6線圈通電吸合，KM6的動合觸頭閉合，接通209–215點后時間繼電器KT2和接觸器KM4同時通電，2號水泵電動機M2以星形接法降壓啟動；經過預定的時間延時后，KT2的動斷觸頭（即209–211點）延時斷開，KM6的線圈失電，其觸頭復位，隨后KT2常開觸頭延時閉合，使接觸器KM5線圈通電，則電動機M2以三角形接法全電壓穩定運行。
②備用泵自動投入控制
在故障狀態下，即使屋頂高位水箱的水位處于低水位，SL2接通，使水位繼電器KA1動合觸頭閉合，但如果KM6機械卡住觸頭不動作，造成KM4、KM5都不動作，使時間繼電器KT3線圈通電，經預定時間延時后，KT3的動合觸頭（即1–21點）延時閉合，接通KA2線圈，KA2動合觸頭閉合，接通113-107點，使KM3線圈通電，KM3動合觸頭（即109–115點）閉合，于是時間繼電器KT1和接觸器KM1同時通電，1號水泵電動機M1以星形接法降壓啟動，之后過程同上。
（2）報警控制
當工作泵發生故障停泵后，時間繼電器KT3線圈通電，經預定時間延時后，KA2線圈通電吸合，電鈴HA響，發出故障報警并啟動備用泵。當水源水池斷水時，水位信號器SL3閉合，使繼電器KA3線圈通電吸合，其動合觸頭閉合，接通1–25點，于是電鈴HA也報警。當接到報警后，可按下音響解除按鈕SBR，中間繼電器KA4線圈通電并自鎖，其動斷觸頭（即25–27點）斷開，切斷電鈴HA電路，電鈴不再響。
當萬能轉換開關SA1轉至“自動”位，將轉換開關SA2轉至“備用”位，M1為工作泵，M2為備用泵，其工作原理與前面分析類似。
