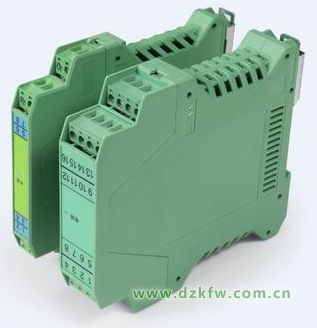

會員注冊信號隔離器一般分為兩種，隔離器和安全柵。
一、隔離器：用于對現場儀表的各類信號調整、隔離,并轉換成計算機、DCS、PLC等能接受的標準信號或用戶指定的特殊信號。用于從電氣上隔離遠動設備和運行設備的一種器件,如繼電器等。價格比安全柵低，一般常見的有一入一出和兩入兩出。
二、安全柵：本質安全型防爆儀器儀表的關聯設備,在正常情況下不影響測量系統的功能。它設置在安全場所的一側,當本安防爆系統發生故障時,能將竄入危險場所的能量(電能)限制在安全值以內,從而保證現場生產安全。安全柵價格比隔離器貴一些，一般常見的有一入一出和兩入兩出。

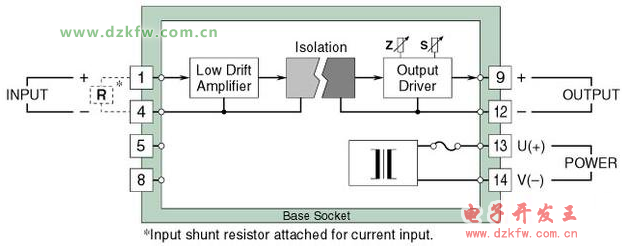

三、隔離器和安全柵的工作原理大體相同，原理圖如圖：
圖中可以看出,隔離器實現了輸入對輸出對電源對地的四端三重隔離電路設計,因此無需系統接地線路,給設計及現場施工帶來極大方便。也正是由于這種信號線路無需共地的設計,使得檢測和控制回路信號的穩定性和抗干擾能力大大增強,從而提高了整個系統的可靠性。另外,這種隔離器產品除具備極強的濾波能力外,還有更強的信號處理能力,能夠接受并處理熱電偶、熱電阻、頻率等各種信號。
四、隔離器和安全柵的功能：
1:保護下級的控制回路。
2:消弱環境噪聲對測試電路的影響。
3:抑制公共接地、變頻器、電磁閥及不明脈沖對設備的干擾;同時對下級設備具有限壓、額流的功能是變送器、儀表、變頻器、電磁閥PLC/DCS輸入輸出及通訊接口的忠實防護。 DIN系列導軌結構,易于安裝,可有效的隔離:輸入、輸出和電源及大地之間的電位。能夠克服變頻器噪聲及各種高低頻脈動干擾。
五、接線方式，常規安全柵（或者隔離器）一般分為兩線制接線和四線制接線方式，可根據儀表接線方式不同調整，我一般常用的南京優蓓的安全柵，可通過端子調整接線方式。
隔離器和安全柵的工作原理及原理圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-03-08
Tags：隔離器,安全柵,工作原理
