會員注冊洗衣機排水牽引器結構：

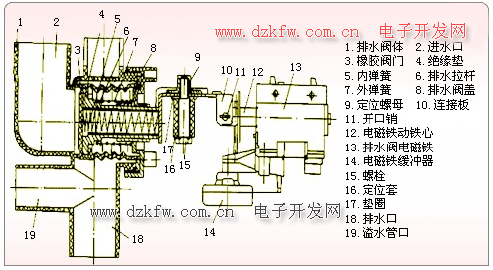

洗衣機排水牽引器主要由排水閥體、電磁機構、排水口和溢水管口等組成，其中電磁機構包括電磁鐵動鐵心、排水閥電磁鐵和電磁鐵緩沖器，牽引器通過電磁鐵的吸合松開完成機械運動。
洗衣機牽引器工作原理：
當控制電路板發出排水(或甩干)指令時，牽引器內的牽引電機和防逆轉電磁鐵同時得電工作，電機通過齒輪組將鋼絲(或齒條)卷入牽引器內，鋼絲因而拉開排水閥排水、并通過機械聯動機構使同時擁有洗滌、甩干功能的離合器總成的棘輪和棘爪分開（同時使甩干桶鎖緊器松開）。
棘輪內的方絲彈簧將波輪軸和內桶軸抱緊成一體，防逆轉電磁鐵帶電吸合、其聯動機構彈起,確保電機單向旋轉將鋼絲卷入，并在動作到位時由牽引器內的限位開關使電機斷電停轉、而電磁鐵繼續得電吸合，其聯動機構鎖緊鋼絲以克服排水閥復位彈簧的反拉力，保持原有的工作狀態。
當排水(甩干)程序完成后，控制電路板的指令使牽引器斷電，其內的防逆轉機構松開，牽引鋼絲在排水閱復位彈簧的作用下被拉出,使排水閥關閉、聯動機構同步使離合器棘爪與棘輪嚙合（波輪軸與甩桶軸脫離,使離合器回到洗滌狀態）。
擴展資料：
洗衣機牽引器的主要作用就是用于撥動離合器使內筒跟外筒合起來脫水以及拉開排水閥，所以當洗衣機不排水、或者脫水出現撞桶等現象的時候都可以先檢查一下洗衣機的牽引器是否出現了故障。
洗衣機牽引器的更換步驟：
1、將洗衣機倒下平放，然后準備好新的牽引器和相關工具。
2、找到牽引器的位置，拆掉牽引器上下2個固定螺絲。
3、小心將牽引器與連接器分離，同時分離壞牽引器的鏈接線纜。
4、將新牽引器安放到固定位置。
5、將兩顆固定螺絲擰上，擰的時候不要太緊，防止把固定腳壓碎，然后將線纜連接好就安裝完畢了。
