會員注冊三相電相序是以某相電量的相位超前排列在前面，而電量的相位滯后的相排列在后面，三相之間互差120度電角度，第二相滯后第一相120度電角度，最后的一相滯后第一相240度電角度。但是由于相差360度相當于同相位，因此最后的一相又相當于超前第一相120度電角度。因此任意將兩條電源線對調，則相序變反，電機反轉。若再對調兩條電源線后再一次另外對調任意兩條電源線則相序又變回原來的相序。也就是說RST為正轉相序的話，TRS和STR都與RST一樣為正轉相序，另外的SRT、TSR和RTS三種都是反轉相序。
三相交流電相序指示器的相序檢測原理

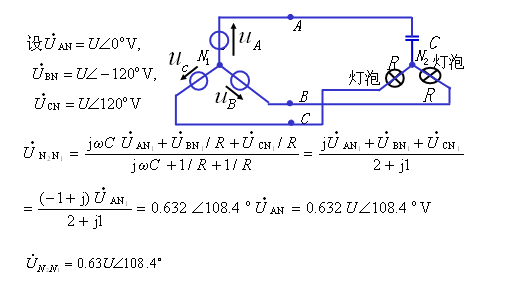

將相序指示器接至三相電源上，便可測出其相序，如下圖：
其中：兩個燈泡相同，其電阻值是R。 則：
可根據兩個燈泡的亮度確定電源的相序（相序指示器）。
分析（正序）：
B相燈泡電壓：
C相燈泡電壓：
三相電源相序的判定：若以接電容一相為A相，則B相電壓比C相電壓高。B相燈較亮，C相較暗（正序）。
三相交流電相序檢測器電路圖
在使用三相交流電動機時，需要知道所連接三相電源的相序，若相序不正確，則電動機的旋轉方向將與所需的相反，從而導致安全事故。本電路的功能為檢測三相交流電源的相序，并在相序正確的前提下自動接通負載，若不正確則負載不工作。
一、相序檢測電路工作原理

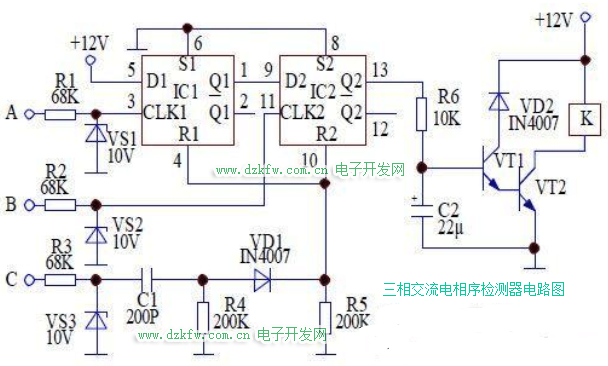

相序檢測電路原理如圖所示。
三相交流電相序檢測器電路圖
三相交流電經過降壓、整流后分別接入A、B、C 三端，A、B 兩端分別經過電阻器R1、R2和穩壓二極管VS1、VS2 限幅、整形后送至IC 集成電路的2 個時鐘脈沖信號端。
若相序正確（即A、B、C 三相順序出現正脈沖），則IC 集成電路的1 腳和13 腳均輸出高電平，使得VT1、VT2 導通，繼電器K 線圈得電，K 的動合觸點閉合，用電設備開始工作。此時， C 端通過電阻器R3 和穩壓管VS3 向IC 集成電路的復位端輸出復位信號， 1腳和13 腳輸出低電平，由于電容器C2 上開始放電，使得三極管VT1、VT2 繼續導通維持繼電器繼續得電，負載正常工作，完成三相交流電一個周期的變化。
若相序錯誤，則使得13 腳保持低電平，三極管VT1、VT2 截止，繼電器K 的線圈失電，K 的動合觸點斷開，用電設備停止工作。
二、元器件的選擇
三極管VT1、VT2 選用S9013 型硅NPN 晶體管；IC 選用CD4013 型雙D 觸發器集成電路； K 選用JRX—13F 型12V 直流繼電器；其它元器件無特殊要求，可按圖上標示選擇。
三、制作和調試方法
該電路的元件型號及數值已在圖中標出，組裝后無須調試即可使用。
