會員注冊就是在轉子回路串接電阻,啟動時通過控制器或接觸器逐步切除電阻,到最高檔時電阻完全切除,也就是說在四檔時,三組電刷被接觸器觸頭短接,當然也就不會有電壓了,此時轉速最快.電阻一般為星形不平衡接法。
檢修時用鉗型電流表測量轉子三相電流,電流有無,平衡否,大小.以此可判斷轉子是否斷路,電刷,電阻,接觸器是否正常。

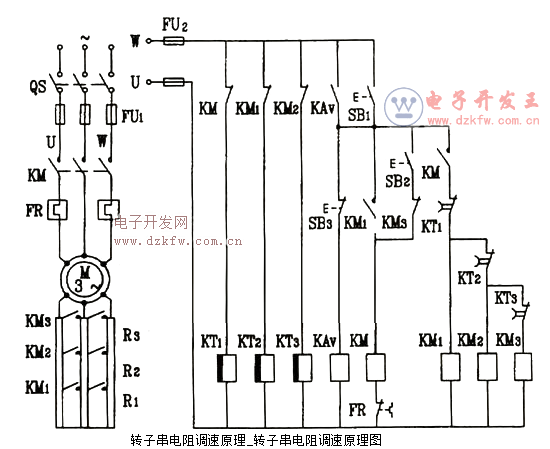

為了限制啟動電流并提高啟動轉矩，線繞轉子異步電動機的啟動可在轉子電路中串接幾級啟動電阻或串入頻敏電阻器。本文將講述在三相繞線式電動機轉子電路中串聯電阻的啟動控制電路，其線路圖如下圖所示。
工作原理是：合上電源開關QS后，時間繼電器KT1、KT2余KT3接通，它們的延時閉合的常閉觸點立即斷開，使KM1，KM2，KM3暫時不會接通，以便電動機定子繞組加上額定電壓?jiǎn)?dòng)時，轉子電路中串接有啟動電阻RI、R2與R3以限制啟動電流并提高起動轉矩。
啟動時，首先按下按鈕SB1，接通欠電壓繼電器KAV，它的動合觸點閉合，當電源電壓嚴重降低或電路突然失電時，KAV的動合觸點斷開對電動機起保護作用，然后按下按鈕SB2，接通線路接觸器KM，電動機定子繞組加上額定電壓?jiǎn)?dòng)。KM在控制電路里的動斷輔助觸點斷開，時間繼電器KT1斷電，它的延時閉合的常閉觸點等一段時間閉合，接觸器KM1接通，切除電動機轉子電路串接的啟動電阻R1。這時，電動機在轉子電路里只有啟動電阻R2與R3的人為特性上運行，繼續加速.
接觸器KM1接通以后，它的動斷觸點斷開，使時間繼電器KT2斷電，它的延時閉合的常閉觸點等一段時間閉合，接通接觸器KM2，又將電動機轉子里的啟動電阻R2切除了，電動機在只有電阻R3的人為特性上運行，繼續加速。接觸器KM2接通以后，它的常閉觸點斷開，時間繼電器KT3斷電，它的延時閉合的常閉觸點等一段時間閉合，使接觸器KM3接通，將啟動電阻R3切除。至此，電動機轉子電路無外加電阻，運行于自然特性上。啟動過程到此結束。
