會員注冊一、空調扇的工作原理
空調扇是利用內部的水泵，將水槽中的冷水輸送到分水器，然后再由分水器勻稱的將冰水送至蒸發器，當蒸發器被浸淋之后，表面就形成冰水膜；當空調扇開始工作時，冰水膜上的冰水就會迅速從液態蒸發成氣態，吸收熱氣中的熱量，從而產生冷風或暖風。

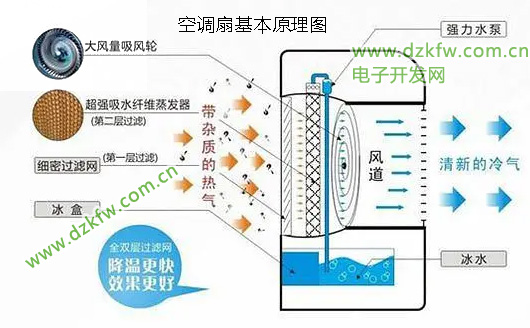

空調扇基本原理如下圖：
空調扇自身不能制冷，需要不斷的注入所需溫度的水才能持續提供所需溫度的風，故而在使用上頗為不便，比如，夏季室內溫度30℃，向空調扇內加滿1℃的水，大約能持續提供冷風半小時左右，半小時后機體內的水溫被室溫同化，所以在使用中一定要注意一次不要加太多的水，要少量多次。（注：如非電器說明中注明可以加冰塊的型號，請勿將冰塊投入水槽，以免堵住進水口，造成負壓損毀機器）
二、使用空調扇的注意事項：
1、在給水冷裝置注水時，盡可能使用純凈水。純凈水的成分純度高、細菌少，可以減少細菌在冷凝過程中滋生。水槽中的水要經常添加，使其保持在安全水位，更要定期進行更換。
2、空調扇長時間運行后，由于受到灰塵、污物的阻塞，會影響到過濾網、風簾的風量和制冷效果。所以，最好每兩周清洗一次。
3、使用空調扇時，距離不宜過近，應保持空氣流通及濕度均衡。如果有必要，可以考慮配合使用一些除濕劑或除濕設施。
4、另外，在購買空調扇時，還要特別注意安全問題。選購需加入冷水的空調扇時，應該再三檢查水槽，確保風扇沒有漏電危險。剛買來或長時間停用的空調扇，必須在使用前灌注清水，可通過水標觀察水位情況，以控制加水量。此外，加水前要記得拔下電源插頭。

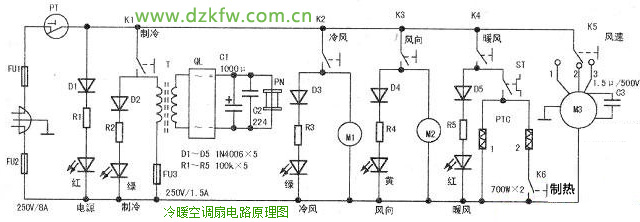

家樂牌14A型豪華空調扇，在炎熱的夏季使用時，以半導體制冷片將水箱內的水溫降低；在隆冬使用時，以無明火，安全的PTC陶瓷片發熱。此空調扇未附電路圖，根據實物繪出電路原理圖如下圖所示。
家樂牌冷暖空調扇主要由制冷、制暖、送風及定時電路組成。
1．制冷電路
由開關Kl（制冷）、電源變壓器(T)、半導體制冷片(PN)等組成。當按下Kl時，制冷顯示LED綠燈亮，T次級輸出9V電壓，經QL橋式整流，Cl、C2濾波后，輸出穩定的12V直流電為PN制冷提供條件。內置其上的水箱內的水溫迅速降低，由冷風電機(M1)帶動滾動的水簾不斷地循環，吸收熱量，再由送風電機將霧狀水蒸氣散發出去，吹到人的身上有涼爽感覺。
2．制暖電路
由K4（暖風）、ST（溫度控制器）、PTC1，PTC2(陶瓷發熱片)及高熱開關K6等組成。當按下K4時，暖風指示LED紅色燈亮，PTC1通電發熱，電機M3啟動工作，送出暖風，按下K6，PTC1、PTC2共同發熱，并送出強熱風。
3．送風電路
由K2(冷風)、K3(風向)、K5(風速)組成。將K5置于對應的1、2、3擋時，M3分別送出微風、弱風、強風。按下K2，冷風指示LED綠燈亮，Ml帶動水簾由M3送出冷風，按下K3，風向指示LED黃燈亮，風向電機M2工作，帶動機上的塑料導風板作約1500擺動。
4．定時電路
PT為定時器，定時時間30～180分鐘。
將定時旋鈕旋至所需時間位置（面板上有數字標注），電源指示LED紅燈亮，此扇在設定的時間內工作，設定時間完畢后自動停機。
