會員注冊聯鎖控制常用來保證使多臺電動機按一定的原則工作或停止。

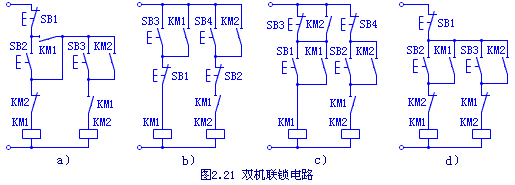

圖2.21所示為幾種雙機聯鎖的控制電路。
圖a)的功能：啟動電機M1后才能啟動電機M2，同時停車。電路關鍵：將KM1的常開觸點串接在KM2的控制回路中。
圖b)的功能：啟動電機M1后才能啟動電機M2，可同時停車，但不允許M1單獨停車。電路關鍵：將KM1的輔助常開觸點串接在M2的控制線路中。
圖c)的功能：電機M1先啟動，電機M2后啟動，M2先停，M1后停。電路關鍵：把KM2的輔助常開觸點并接在KM1的停止按鈕兩端。
圖d)的功能：兩電動機不準同時工作，各自都可以實現啟動、停止。電路關鍵：用各自的輔助常閉觸點交叉串接在對方的控制線路中。
X62W銑床上的聯鎖控制線路

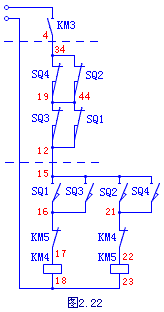

銑床工作時，不允許工作臺的各向進給同時接通，通常采用的聯鎖方案是：當兩個進給手柄同時扳動時，立刻切斷電源。圖2.22即為這種聯鎖控制線路。
其原理是：KM4、KM5是進給電機正反轉接觸器。現假設縱向進給手柄已經扳動，即SQ1或SQ2已被壓下，則支路（34-44-12）被切斷，但（34-19-12）是接通的，故KM4或KM5仍能得電，縱向正常進給；如果再扳動橫向進給手柄使SQ3或SQ4也動作時，支路（34-19-12）也被切斷了，于是KM4或KM5將失電，進給運動自動停止。
KM3是主電機接觸器，只有KM3得電主軸旋轉后，進給電路才會接通；KM3失電則主軸電機停轉，進給電路斷開，從而防止工件或機床受到損傷。
