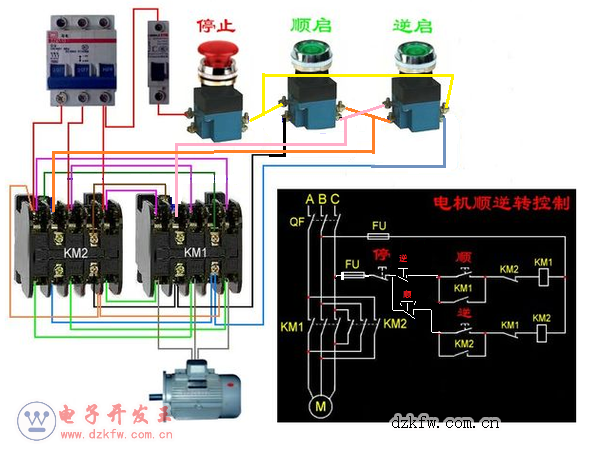

會員注冊交流接觸器是一種用小電流的控制電路控制大電流設備的特殊開關，線圈通電時，內部鐵芯吸合，帶動動觸點組動作，原來的常閉觸點分開；原來的常開觸點閉合，達到控制的目的。可以正倒轉的實物接線圖和原理圖如圖。（如果接觸器不是圖中的型號，接線時，要注意區分小電流的控制觸點和大電流的動力觸點！比如：1210或者2510等一般是控制觸點在最右邊。）
在原理圖中，KM1線圈和串聯的KM2常閉觸點、KM2線圈和串聯的KM1常閉觸點就是互相閉鎖的電路。接觸器常閉觸點指的是：線圈沒有通電的情況下是導通的，線圈通電時，觸點反而斷開了。接觸器常開觸點指的是：線圈沒有通電的情況下是斷開的，線圈通電以后，觸點導通。按鈕開關的觸點和接觸器類似，只是線圈通電換成按鈕按下，按鈕如果想使用常閉觸點長時間分開，需要使用帶自鎖的按鈕（一般為紅色“停止按鈕”。）需要旋轉按鈕（按鈕上一般有旋轉方向標注）才能復位。
