會員注冊很多火腿一族想玩無線電，但一副龐大的天饋系統受限于高樓大廈的架設條件影響 ，以至于每每只能望機興嘆，讓自己的愛機吃土，下面就比較流行的小環天線DIY方面的細節及要點給大家做這一期說明。
1,小環天線實際上就是一個LC串聯諧振電路，無論環體周長大小，理論上都可以通過電容C調整到需要工作的任何頻率而諧振。注意是任何頻率。
2,小環諧振的目的已經實現，但此時的環體的諧振阻抗不是標準的電臺輸出阻抗50歐姆，這就涉及到阻抗不匹配的問題了，這時需要一個匹配網絡把饋線輸出的能量以最小損失傳遞給小環。眾所周知，只有小環阻抗與饋線輸出阻抗盡可能接近時，小環才能最大限度輻射電磁信號。

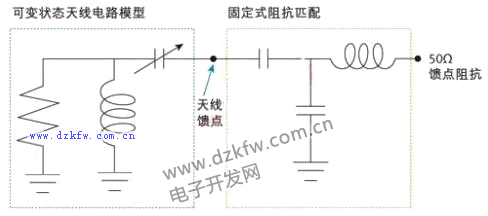

3,如何才能實現小環阻抗與饋線輸出阻抗盡可能接近一致？此時就涉及到了阻抗匹配網絡。阻抗匹配網絡是饋線輸出與小環天線之間的連接橋梁作用，沒有匹配網絡，小環天線與饋線輸出阻抗失配而造成天饋系統駐波增大效率很低無法使用。
4,小環天線匹配網絡一般情況下有三種方式。

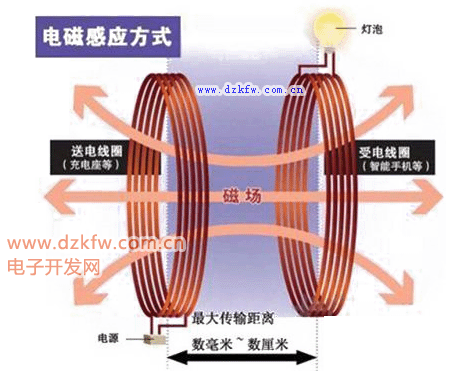

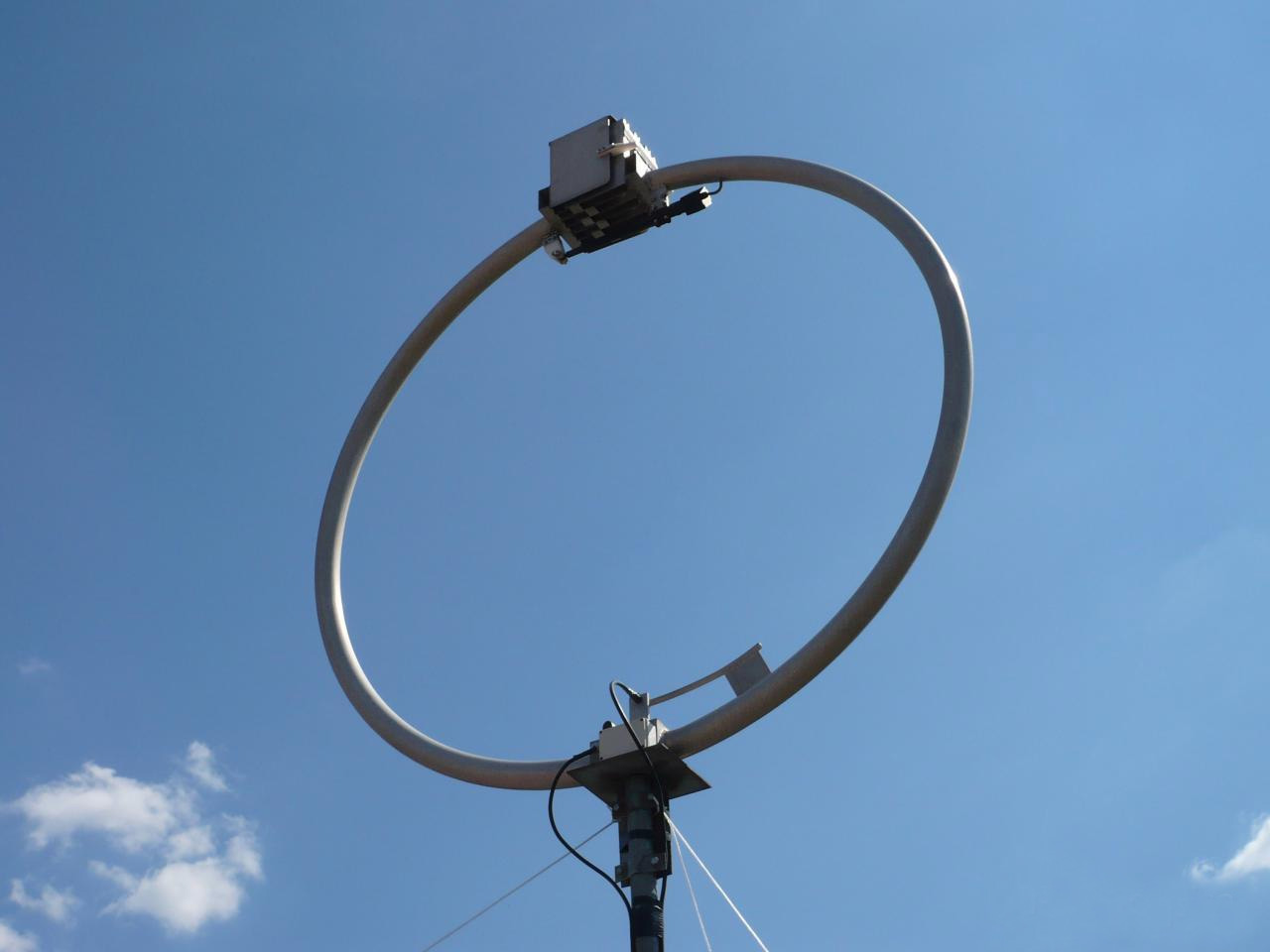

4-1,第一種是大小環空氣電磁耦合方式，也是目前應用最為廣泛的一種。這種電磁耦合是小環與饋線連接，小環緊靠大環調諧電容正對面環體(環體1/2位置)，且電氣上不與大環做任何連接，僅依靠小環把電磁能量直接輻射給大環。
此時小環只作為饋線輸出的負載，其周長(阻抗)與大環的周長(阻抗)有關，即rz=√R*50，例：大環阻抗300歐姆，饋線的標準輸出阻抗是50歐姆，那么小環阻抗rz＝122.47歐姆。
因為大小環周長一旦確定下來之后不易變動，雖然周長是固定的，但它們之間的阻抗比值關系并不隨工作頻率改變而改變。因此小環可以工作在較寬的頻帶之內，但并不是無限制的在任何極端頻率工作，最好是工作于±2倍頻程之內例如7-14-28MHz。網絡資料介紹的小環(饋電環)直徑是大環直徑的1/5是一個經驗推導數值，因環體材料粗細等因素影響，這個值會在1/4-1/6之間細微變化，這一點要注意。
4-2,第二種是磁環耦合方式。

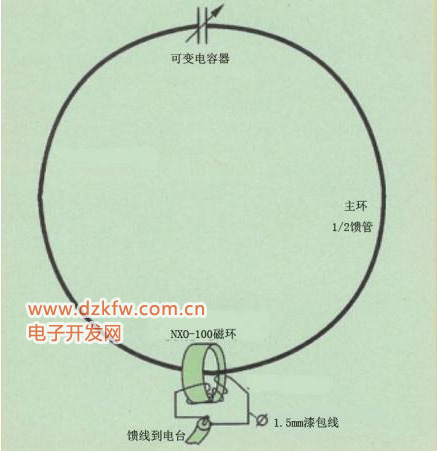

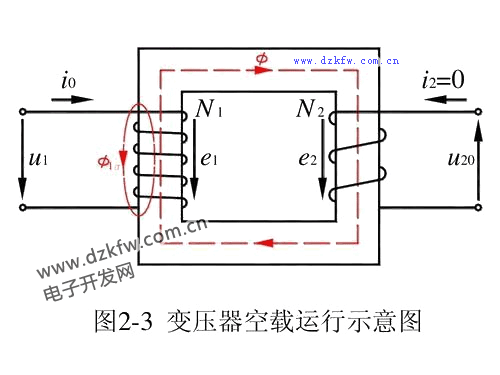

大環環體穿過一只導磁率約100的磁環中心，其位置在大環環體1/2處。經過磁環用直徑2mm的電線繞2-3匝，線頭兩端分別接饋線芯線和屏蔽層。這種耦合方式與第一種都屬于磁耦合方式，只是第一種的電磁場通過空氣耦合有點像無線充電的兩個線圈隔空傳遞能量，第二種的電磁場通過磁環介質像變壓器那樣初級次級通過磁芯耦合。理論上第二種效率要大大高于第一種。
4-3,第三種是伽瑪耦合方式。以大環環體1/2處為中點(0電位)作為饋線屏蔽層連接點，饋線芯線延長線向任意一邊1/2環體某一點(抽頭)連接，形成一個閉環(饋電環)。

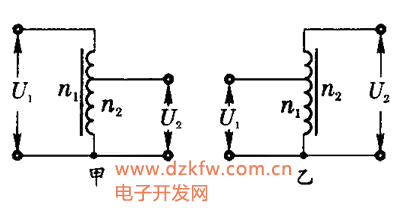

這種耦合方式屬于自耦方式，像自耦變壓器那樣在一組線圈中做一個抽頭把能量傳遞出去。這種耦合方式效率最高，但抽頭形成的阻抗對于天線整體而言比較敏感(因為耦合度高)，所以每調節一次工作頻率就必須調整一次伽瑪匹配環抽頭位置，然后再進行大環電容調諧。
正所謂快餐適合大眾口味(4-1第一種耦合方式，匹配帶寬較寬，效率相對較低),私家菜適合資深吃貨口味(4-3第三種伽瑪匹配耦合方式，匹配帶寬窄，效率相對最高)
以上是關于無線電火腿們比較關注的小環天線制作DIY中的一些疑惑解析答，以及我自己的一些制作心得，歡迎斧正！
純技術貼，歡迎各位HAM探討！
