會員注冊伏安法測量電阻的方法實驗步驟：
1、伏安法測量電阻的方法
將待測電阻接上直流電源，然后用電壓表和電流表分別測量電阻兩端的電壓和通過電阻的電流，再根據歐姆定律計算出被測電阻。
因?yàn)闇y(cè)量過程中需要借助電壓表和電流表，因此，伏安法是一種間接測量電阻的方法。我們知道，電壓表常常并聯與電路中使用，電流表常常串聯在電路中使用，都是可以帶電操作的，故伏安法可以帶電進行電阻的測量。
2、伏安法測量電阻的接線方式
1）電壓表前接電路：適用待測電阻很大（遠大于電流表內阻）的情況。原理同電壓表的內阻要求越大越好。
2）電壓表后接電路：適用待測電阻很小（遠小于電壓表內阻）的情況。原理同電流表的內阻要求越小越好。

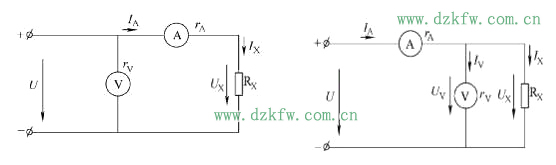

電壓表前接電路 電壓表后接電路
3、伏安法測量電阻的測量步驟
（1）調節電流表哦、電壓表的指針為0，按下圖進行接線。將滑動變阻器調節為最大值。
（2）閉合開關，調節滑動變阻器到合適位置，www.bffzttz.cn分別讀出電壓表、電流表的讀數。
（3）根據歐姆定理計算出待測電阻的數值。
4、實驗注意事項
（1）電壓表、電流表的調零；
（2）電壓表、電流表的量程選擇要合適；
（3）帶電操作需要注意安全。
