會員注冊很多家用電器尤其是大電器像冰箱，洗衣機，空調等使用的電源線都是三芯的。實際上使用一般市電的電器只要有零線和火線兩根就可以正常工作了。多出來的這根線就是地線，也就是說這些電器必須要接地。
接地技術的引入最初是為了防止電力或電子等設備遭雷擊而采取的保護性措施，目的是把雷電產生的雷擊電流通過避雷針引入到大地，從而起到保護建筑物的作用。同時，接地也是保護人身安全的一種有效手段，當某種原因引起的相線（如電線絕緣不良，線路老化等）和設備外殼碰觸時，設備的外殼就會有危險電壓產生，由此生成的電流就會經保護地線到大地，從而起到人身安全保護作用。
接地電阻就是用來衡量接地狀態是否良好的一個重要參數，是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻，以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度，也反映了接地網的規模。接地電阻的概念只適用于小型接地網；隨著接地網占地面積的加大以及土壤電阻率的降低，接地阻抗中感性分量的作用越來越大，大型地網應采用接地阻抗設計。
對于高壓和超高壓變電所來說，應當用“接地阻抗”的概念取代“接地電阻”，同時建議規程采用接觸電壓和跨步電壓作為安全判據；還應選用輕便、準確的異頻測量系統獲得接地阻抗的正確結果，以保障人身、設備的安全，利于電力系統的安全運行。
怎樣測試接地電阻_接地電阻怎么測量_測量接地電阻的步驟
接地電阻測試要求：
a、交流工作接地，接地電阻不應大于4Ω；
b、安全工作接地，接地電阻不應大于4Ω；
c、直流工作接地，接地電阻應按計算機系統具體要求確定；
d、防雷保護地的接地電阻不應大于10Ω；
e、對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1Ω。
接地電阻測試儀
ZC-8型接地電阻測試儀適用于測量各種電力系統，電氣設備，避雷針等接地裝置的電阻值。亦可測量低電阻導體的電阻值和土壤電阻率。
三、本儀表工作由手搖發電機、電流互感器、滑線電阻及檢流計等組成，全部機構裝在塑料殼內，外有皮殼便于攜帶。附件有輔助探棒導線等，裝于附件袋內。其工作原理采用基準電壓比較式。
四、使用前檢查測試儀是否完整，測試儀包括如下器件：
1、ZC-8型接地電阻測試儀一臺
2、輔助接地棒二根
3、導線5m、20m、40m各一根
使用與操作
1、測量接地電阻值時接線方式的規定
儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ應保持直線，其間距為20m。

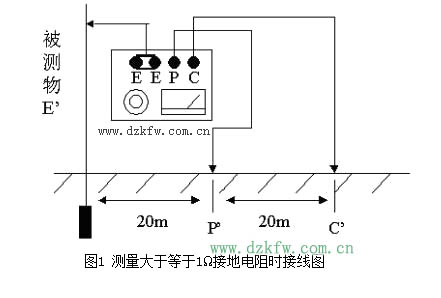

1.1、測量大于等于1Ω接地電阻時接線圖如下圖所示： 將儀表上2個E端鈕連結在一起。
測量小于1Ω接地電阻時接線圖。
1.2、測量小于1Ω接地電阻時接線將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。
2、操作步驟
2.1、儀表端所有接線應正確無誤。
2.2、儀表連線與接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ應牢固接觸。
2.3、儀表放置水平后，調整檢流計的機械零位，歸零。
2.4、 將“ 倍率開關”置于最大倍率，逐漸加快搖柄轉速，使其達到150r/min。當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針恢復到“0”點。此時刻度盤上讀數乘上倍率檔即為被測電阻值。
2.5、 如果刻度盤讀數小于1時，檢流計指針仍未取得平衡，可將倍率開關置于小一檔的倍率，直至調節到完全平衡為止。
2.6、 如果發現儀表檢流計指針有抖動現象，可變化搖柄轉速，以消除抖動現象。
注意事項
1、禁止在有雷電或被測物帶電時進行測量。
2、儀表攜帶、使用時須小心輕放，避免劇烈震動。
