會員注冊分布在不同地方（車間、控制室場所等）的PLC需要與總控中心的組態王軟件進行遠距離無線通信。
通常情況是采用有線RS485總線敷設電纜，通過MODBUS協議完成此功能。
在這里介紹一種PLC的MODBUS無線組態通信的實現方法。本方案可以作為西門子PLC與組態王通信的實例。
1
組態王實現MODBUS主站
1.1新建組態王工程

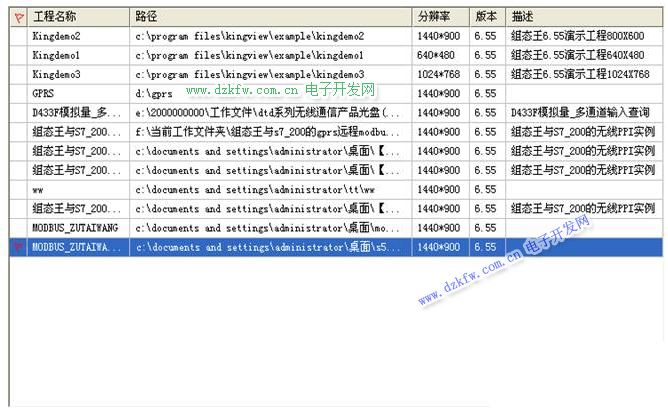

打開組態王工程管理器，菜單欄點擊 文件→新建工程，彈出新建工程向導對話框，點擊下一步，輸入工程名稱，如MODBUS_ZUTAIWANG。點擊下一步完成。新建工程被添加到工程管理中。
如下圖所示∇
創建設備

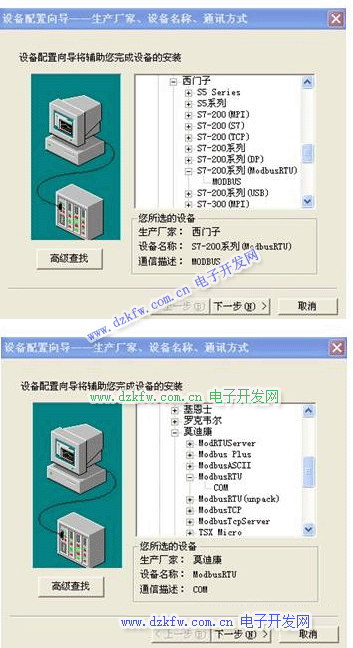

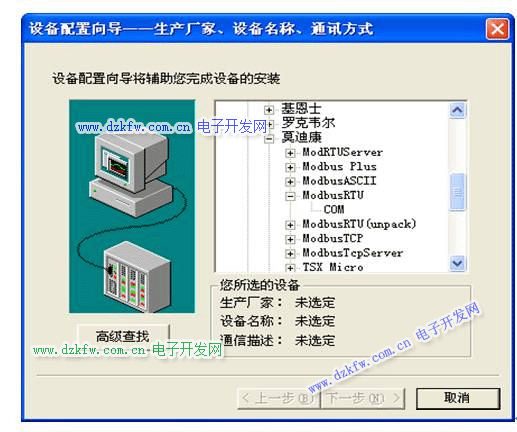

雙擊工程管理器中新建的工程，進入工程瀏覽器界面，選擇工程瀏覽器中的 設備→COM1→新建…進入設備配置向導，選擇PLC→莫迪康→ModbusRTU→COM
參考如下界面∇

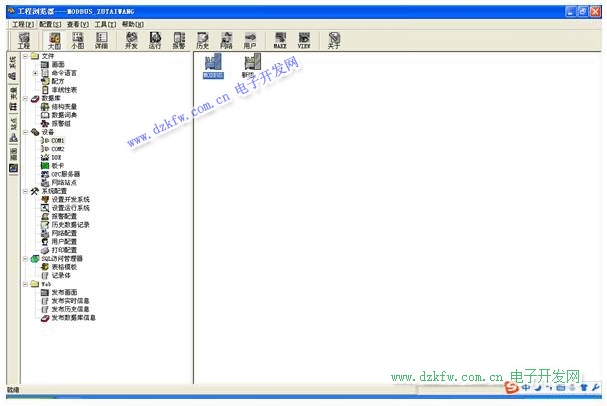

點擊下一步，給設備命名，如MODBUS，繼續點擊下一步，選擇計算機串口，如本機串口使用COM1，繼續下一步選擇Modbus從站站號，如2#，繼續下一步，創建設備完成，在設備區顯示新建的MODBUS設備。
如下圖所示∇
創建數據詞典
接下來創建數據庫，用于組態王與設備之間進行數據傳輸。選擇工程瀏覽器中的 數據庫→數據詞典，創建本工程所需要的I0.0-I0.3輸入寄存器變量和Q0.0-Q0.3輸出線圈變量。

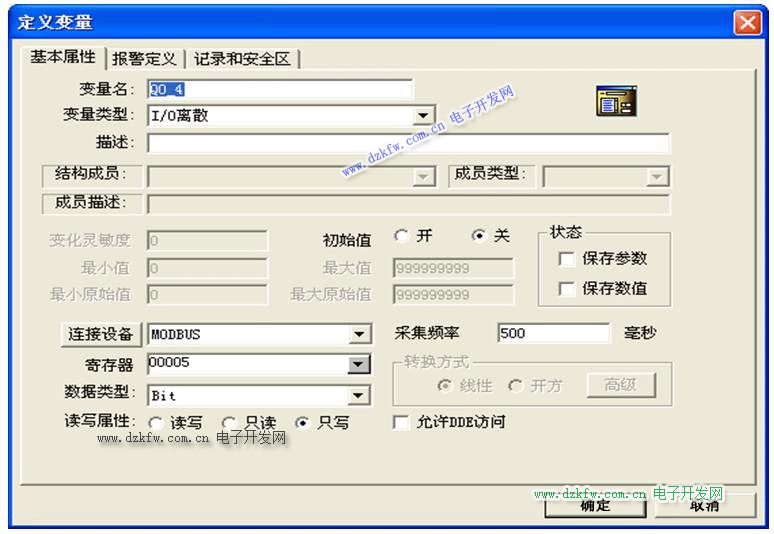

首先點擊新建，彈出定義變量對話框∇

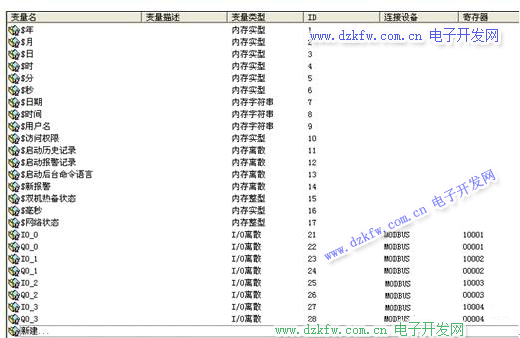

定義變量名，變量類型為I/O離散，連接設備選擇MODBUS，選擇相應的寄存器，數據類型為Bit，并定義讀寫屬性。I0.0-I0.3輸入寄存器變量和Q0.0-Q0.3輸出線圈變量
如下圖所示∇
創建畫面

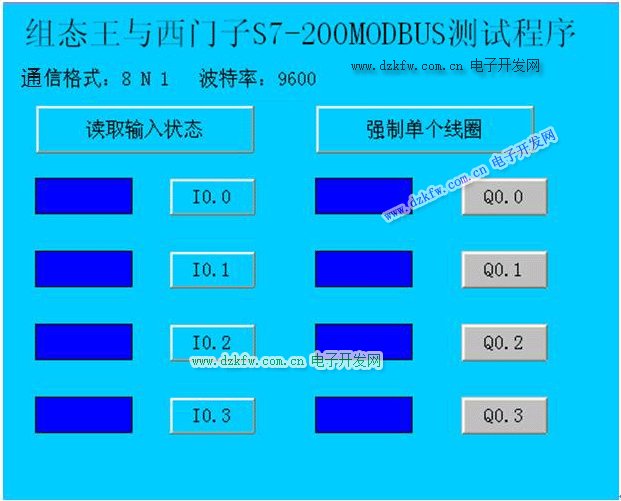

變量定義完成后創建畫面。選擇 文件→畫面→新建…,
如下圖所示∇
變量與畫面進行變量映射，組態王工程建立完成。
西門子PLC實現MODBUS從站
西門子PLC作為從站，僅需要使用MODBUS庫提供的Modbus庫函數對Modbus從站進行配置。
2.1初始化MODBUS從站

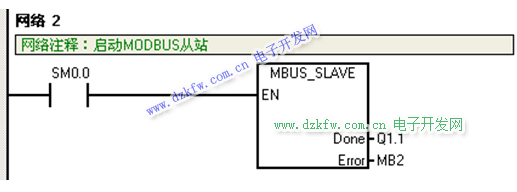

啟動MODBUS從站
采用無線RS485通信
西門子PLC從站建立完成。
下載S7-200程序
下載這個MODBUS無線通信組態王例程.mwp程序到S7-200中。這個MODBUS從機例程調用了200PLC提供的MODBUS Slave庫函數，使用非常方便。注意，原來需要向 PLC中下載對應的初始化程序（KVmodbus.mwp），由亞控公司提供。此程序默認的PLC通訊端口為 port0，地址為 2，波特率 9600，無校驗（地址和波特率可由程SBR0 中的 V B8，SMB30 進行修改）； 這個驅動例程是采用自由口協議編寫的，不適合于工程人員。
設備選擇
03
實驗設備及其接線
1. 組態軟件：組態王6.55
2. S7-200型號：CPU224XP CN，1臺
3. 無線數據終端：達泰4系無線數據通訊終端DTD434MB, 2臺
4. PC電腦與無線數據終端DTD434M連接
|
RS-232連線 |
電腦RS232串口 |
DTD434M |
DTD434M設置 |
|
RXD |
DB9-Pin2 Rx |
DB9-Pin2 Tx |
K1: 1,2,4 OFF K1: 3 ON K2: 1,2,3,4 OFF |
|
TXD |
DB9-Pin3 TX |
DB9-Pin3 Rx | |
|
GND |
DB9-Pin5 GND |
DB9-Pin5 GND |
5. S7-200與無線數據終端DTD433M連接
|
RS-485連線 |
S7-200 Port0 |
DTD434M |
DTD433M設置 |
|
RS485+ A |
DB9-Pin3 B |
CN2-4 RS485+ A |
K1: 1,2,4 OFF K1: 3 ON K2: 1,2,3,4 OFF |
|
RS485- B |
DB9-Pin8 A |
CN2-5 RS485- B |
