會員注冊PM500電量表提供標準modbusRTU串口協議，組態王可以通過標準modbusRTU驅動實現和該儀表的通訊。
具體通訊配置步驟：
1. 配置儀表參數
給儀表上電，然后進入參數設置環境,進行參數設置，其中用于和組態王通訊的幾項設置為：
儀表地址：根據需要設定（當前值為: 1
波特率：9600
停止位：1
校驗方式：EVEN（表示偶校驗）
2．組態王定義設備
在組態王中定義設備時選擇：PLC－＞莫迪康－＞ Modbus（Rtu）＞串口。
設備地址：和實際儀表中的設備地址值一致即可，比如設設置為：1
3．組態王設置通訊參數
組態王中雙擊所使用的計算機串口，如COMT，設置通訊參數為：
波特率：9600
數據位：8
停止位
校驗方式：偶校驗
4．組態王定義變量
1）在組態王數據詞典中定義變量時，根據PMI500儀表的WORD文檔關于 MODBUS
地址說明，其中功能碼為3的16位寄存器，如對應十進制地址為512－5567的相應參
數地址，在用組態王讀取時，對應組態王寄存器應為＋寄存器地址應為實際設備MODBUS地址寄存器＋1，如：
MODBUS地址為30512時，在組態王中定義一個變量，對應為
寄存器：40513
數據類型：UINT
讀寫類型：讀寫（或只讀）
其他16位寄存器地址定義以此類推
2）對于功能碼為3的的32位寄存器，在組態王中對應寄存器名稱為9，寄存器地址
也為實際設備 MODBUS地址寄存器＋1，如：
MODBUS地址為30768時，在組態王中定義一個變量，對應為：
寄存器：90769
數據類型： Float
讀寫類型：讀寫（或只讀）
其他32位寄存器類推。
3）對于功能碼為6的只寫寄存器，在組態王中對應舉例為：
MODBUS地址為61024時，在組態王中定義一個變量，對應為：
寄存器：41025
數據類型：UINT
讀寫類型：讀寫（或只寫一＞此時頻率可設置為0）
4）對于功能碼為16的只寫寄存器，組態王中對應寄存器為9，地址定義方法同上
備注：
A、PM500儀表關于 modbus通訊部分的參數地址，可以參考其提供的電子文檔zP45－P58頁（ MODBUS通信）；
B、組態王中的 mod bls驅動里，每一個寄存器對應的地址都是十進制類型的，如果
設備提供的寄存器地址為十六進制的，在組態王中定義時需要轉換成對應十進制地址
DTS634型點量表設置
組態王設置
智能儀表］［DL／T645－1997［電量表（地址加0x00）］［串口］
或［智能儀表］［DL／T645－1997］［電量表（地址加0xA）］「串口］
具體定義哪一種，由具體設備決定。
組態王的設備地址請與設備的實際地址保持一致。
正泰電表的設備地址是12位的，組態王中的設備地址也要定義成12位地址
列如：電表銘牌為：2009－10－51824870，則電表地址為000051824870

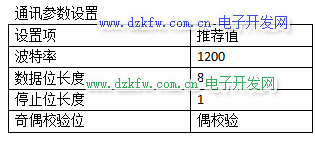

通訊參數設置：

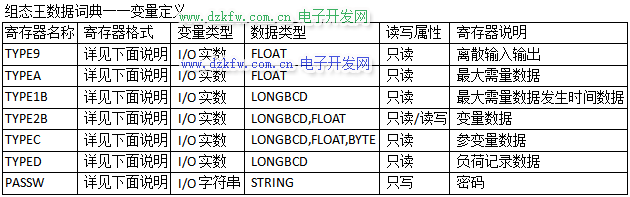

組態王數據詞典一一變量定義表：
奇存器使用說明
1）除PASSw寄存器外，其余組態王寄存器的定義格式為：
寄存器名字（已包括了標識編碼地址第一位的信息）標識編碼地址中間兩位，標識編碼地址最后一位：數據長度（字節數），小數位數例如：本月正向有功總電能，在規約中的標識編碼格式為9010，數據格式為：xxxxxx. xx （2位小數），數據長度為：4字節，則在組態王中定義寄存器TYPE9,格式為TYPE901,0:4,2
2）如果儀表有參數密碼，則使用PASw奇存器，組態王音存器的定義格式為 PASSW：＃，其中＂＃＂為密碼位數
例如8位密碼，則可定義為FAS8
許繼電表只有密碼設置正確（組態王寫入值與設備的密碼值一致）后，オ允許對本設備參數進行寫操作。
3）TYPE2B， TYPEC的數據類型說明。
對于數據長度大于1個字節的整形數請用工LONGBCD數據類型，帶小數點的請用FOAT數據類型，數據長度為1個字節的，請使用BYTE數據類型。
4）對于大于4字節的數據，組態王哲不支持
寄存器舉例說明：
