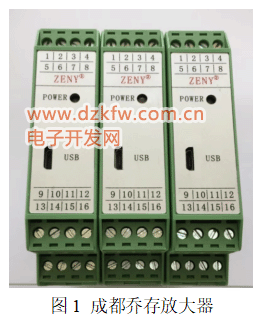

會員注冊Modbus數據幀都是16進制的，而組態王中的寄存器地址是10進制的，因此需要對數據幀中的地址位做一個從16進制到10進制的轉換，比如地址1004對應的就4100，前面再加上功能碼對應的寄存器，從而構成變量的寄存器地址。下面以成都喬存的一款比例放大器為例，使用ModbusRTU協議與組態王通訊。
主機發送 03 03 00 04 00 01 C4 9
從機回復 03 03 02 03 EB C1 3A
下面對數據幀進行解析：
其中03 E8是數據，轉換成10進制后為1000，即讀得該設備的心跳時間為1000。0004對應的10進制就是4，在組態王中還需要做一個地址偏移，即寄存器地址需要加1，就是0005，前面再加上功能碼對應的寄存器4，即40005，因此在組態王中的寄存器地址就是40005，如圖2所示。
主機發送：03 06 10 04 01 F4 CD 3E
從機回復：03 06 10 04 01 F4 CD 3E

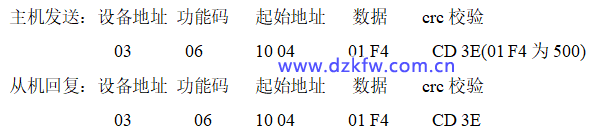

對數據幀進行解析如下：

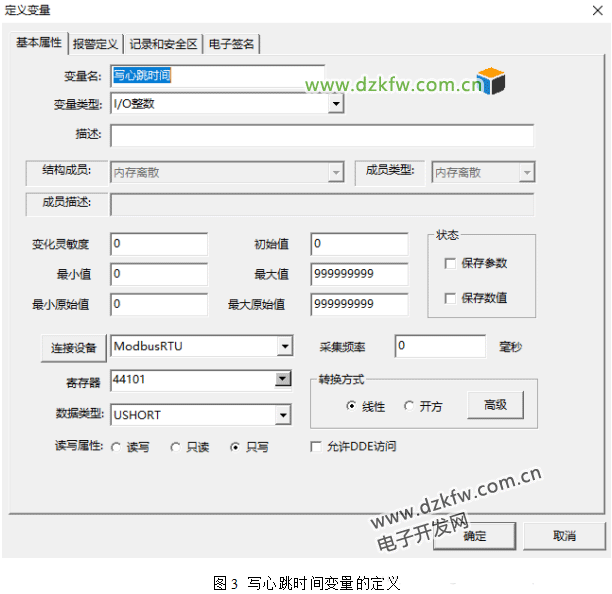

其中01 F4是數據，轉換成10進制后為500，即主機寫給該設備的心跳時間為500。1004對應的10進制就是4100，在組態王中還需要做一個地址偏移，即寄存器地址需要加1，就是4101，前面再加上功能碼對應的寄存器4，即44101，因此在組態王中的寄存器地址就是44101，如圖3所示。
