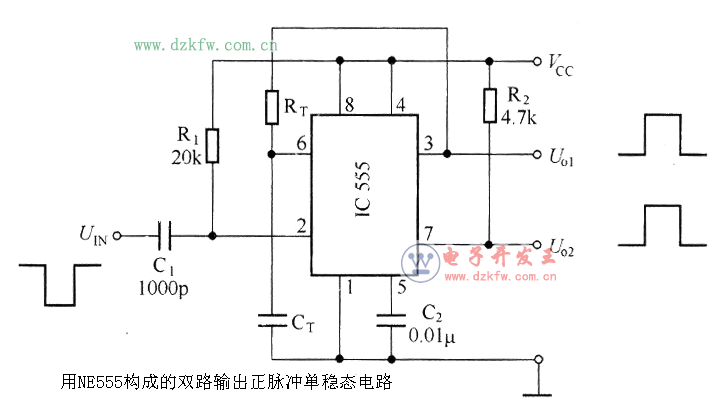

會員注冊 雙路輸出正脈沖的單穩態電路如下圖所示。在該電路中，將內部放電開關電路也作為一路輸出，形成兩個輸出端，可產生暫穩態脈寬
的正脈沖。電路恢復到穩態時，電容CT不再通過內部電路放電，而是由RT放電，因此恢復時間等于暫穩態脈寬。
用NE555構成的雙路輸出正脈沖單穩態電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-13
Tags：單穩態,雙路輸出正脈沖單穩態電路,NE555
