會員注冊NE555+CD4093LCL103集成化數字測速電路,ICL103 SPEED TESTER
關鍵字：NE555,CD4093,ICL103,測速電路圖

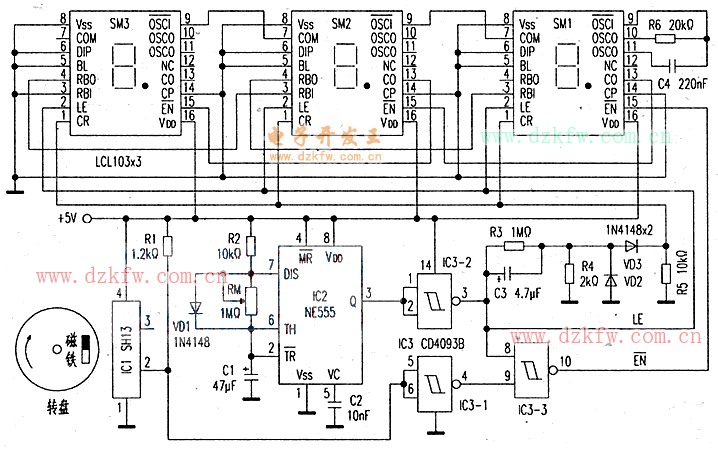

測速電路如附圖所示。其電路由霍爾磁傳感電路、時基控制電路和計數、譯碼、顯示電路等組成。
數碼管(SM1、SM2、SM3)使用LCL103．它是測速電路的核心元件。LCL103是一種LCD-CMOS型組合器件，集計數、寄存、顯示譯碼、驅動及LCD(液晶)數碼管于一體，集成度高，可直接顯示出轉／秒或轉／分。LCL103的CR為復位端；LE寄存器閉鎖控制端；RBI、RB0為無效零消隱控制輸入、輸出端；BL消隱控制端；DIP小數點消隱控制端；COM為液晶背電極；Vss負電源；OSCI、/OSCO、OSCO為振蕩輸入、輸出端；CO為進位輸出端；CP和EN為正、負脈沖觸發輸人端；Vdd為正電源(4V～15V)。
其外形尺寸為16mmx24mmx8mm(不合引腳)，LCD數碼管寬為10.8mm。附圖采用3位數碼管級聯，應注意以下幾點：(1)時鐘脈沖由最低位輸入(CP ↑或/EN↓)，進位輸出信號(CO)接次低位(/EN)；(2)液晶顯示需要一個50Hz～400Hz、占空比5％的振蕩信號(f=1／2.2xR6xC4)，級聯使用時只需一個振蕩器，再?gòu)钠銫OM端取出時鐘信號接其余數碼管OSCI端即可；(3)無效零消隱方法是：使最高位RBI=0，其RBO接次高位RBI，以此類推，最低位RBO懸空開路。
圖中的轉盤即待測旋轉輪(或運動傳送帶)，傳感器Ic1采用SH13型霍爾集成電路。當安裝小磁鐵的轉盤轉動時．Ic1感知磁信號并記錄下來，經放大和IC3-1(CD4093B)反相，加至與非門IC3-3的⑨腳。IC2使用單時基電路NE555，與R2、RP、VD1、C1組成無穩態多諧振蕩順，振蕩周期T=0.693(R2+2RP)C1，可RP調節振蕩周期(圖示元件參數的振蕩頻率為在0.05Hz～7Hz范圍)。Ic2③腳輸出的方潑脈沖經IC3-2反相后分成三路：一路加至數碼管LCL103的LE端，使其呈寄存狀態：另一路經。R3、C3、R4、R5、VD2、VD3等微分電路．作為復位脈沖加至LCL103的CR端．進行復位清零；第三路加至與非門IC3-3的⑧腳，作計數閘門，Ic2③腳輸出低電平時，Ic3-3⑧腳輸入高電平，閘門開啟，可對⑨腳送人的霍爾檢測信號進行計數，寄存、譯碼、顯示。當IC2③腳輸出高電平時，Ic3-3⑧腳輸人低電平，計數閘門關閉．但數碼管LCL103仍呈送數狀態(LE端)，計數內容送至寄存器．并顯示數字。當?shù)诙䝼�(gè)時基信號到來時，又進行清零．并再次進行計數、寄存、譯碼、顯示。如此反復進行測試。
