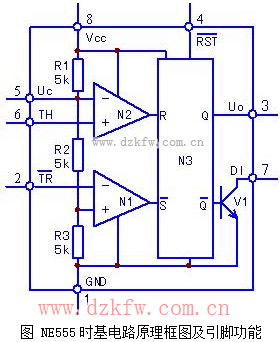

如上圖所示，R1、R2、R3對供電Vcc分壓，使N1比較器基準端（同相輸入端）電壓為1/3Vcc，N2基準端（反相輸入端）電壓為2/3Vcc。芯片5腳為調整端，接入上拉或下拉電阻時，可改變兩個基準端電壓的高低。兩路比較器的輸出端與R-S觸發器的置位和復位相接，從而決定芯片3腳輸出端的電平狀態。當芯片2腳（/TR端）輸入信號電壓低于1/3Vcc時，N1輸出端為“0”，R-S觸發器被置位，芯片3腳變高電平，（在復位信號未輸入之前）并保持；當芯片6腳輸入電壓高于2/3Vcc時，N2輸出端為“1”，R-S觸發器被復位（在置位信號未輸入之前）并保持。芯片4為優先復位端（低電平有效），不用時可接Vcc。
顯然，作為開關電路應用時，只要控制芯片2腳電壓低于1/3Vcc，電路處于“開”態（3腳為“1”）；控制芯片6腳高于2/3Vcc，電路即處于“關”態（3腳為“0”），即為開關（雙穩態）電路。
NE555時基電路原理框圖及引腳功能
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-14
NE555時基電路，為電壓比較器和R-S基本觸發器的混成電路，可方便地構成單穩態（延時、定時）電路、雙穩態（開關）電路及無穩態（振蕩）電路。其構成電路之簡便和應用之廣，素有“萬能電路”之稱。
Tags：NE555,時基電路
